​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

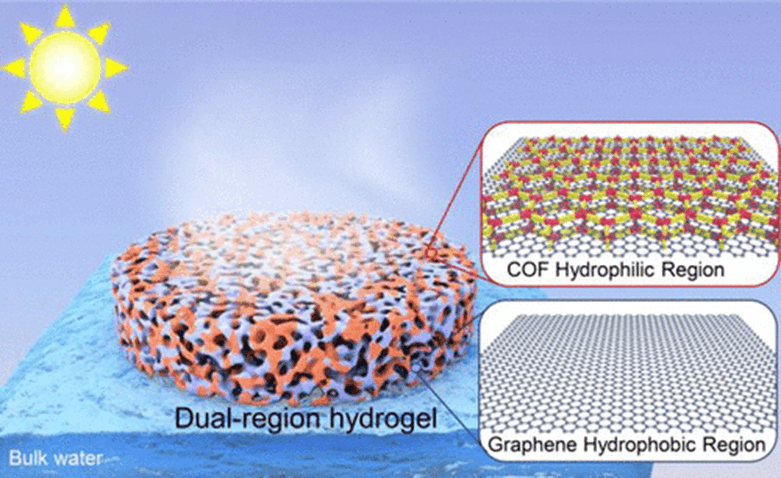

科研人员通过简便的原位生长策略开发了一种共价有机框架(COF)/石墨烯双区域水凝胶,在一种材料中包含亲水和疏水区域。亲水 COF 覆盖部分疏水石墨烯区域。通过对两个润湿区域的精确控制,混合水凝胶显示出有效的光捕获、可调节的润湿性、优化的水含量以及降低水汽化的能量需求。作为太阳能吸收器,双区域水凝胶在 1 次太阳照射 (1 kW m-2) 下的蒸汽产生率高达 3.69 kg m-2 h-1,与其他最先进的技术相媲美材料。此外,这种水凝胶蒸发器可用于从海水和污水中生产饮用水,展示了水处理的潜力。

​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

太阳能发电是一种可持续的水处理技术,有助于缓解全球水资源短缺问题。然而,由于水蒸发的高能耗导致蒸发率低,该技术面临着巨大的挑战。最近,科研人员通过简便的原位生长策略开发了一种共价有机框架(COF)/石墨烯双区域水凝胶,在一种材料中包含亲水和疏水区域。亲水 COF 覆盖部分疏水石墨烯区域。通过对两个润湿区域的精确控制,混合水凝胶显示出有效的光捕获、可调节的润湿性、优化的水含量以及降低水汽化的能量需求。作为太阳能吸收器,双区域水凝胶在 1 次太阳照射 (1 kW m-2) 下的蒸汽产生率高达 3.69 kg m-2 h-1,与其他最先进的技术相媲美材料。此外,这种水凝胶蒸发器可用于从海水和污水中生产饮用水,展示了水处理的潜力。

​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

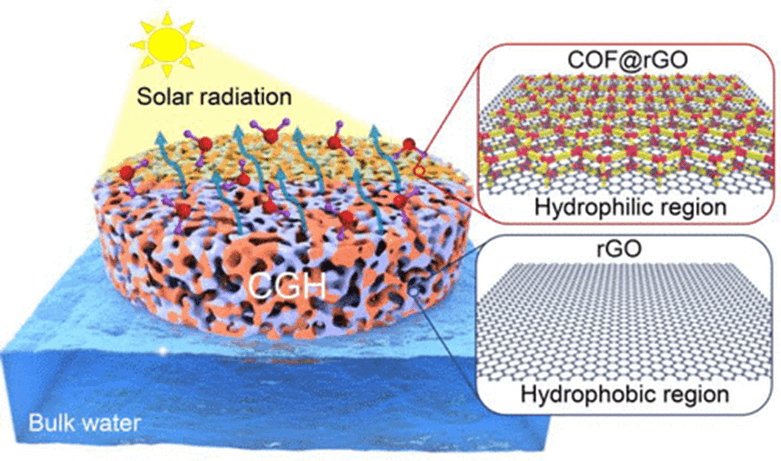

图 1. COF/石墨烯双区域水凝胶用于加速太阳能驱动水蒸发的方案。3D 多孔通道能够快速向上输送水。双区域协同作用将通道尺寸从~2.3μm调节到~12.3μm,增强太阳能吸收并优化水分含量,从而降低蒸发的能量需求。

​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

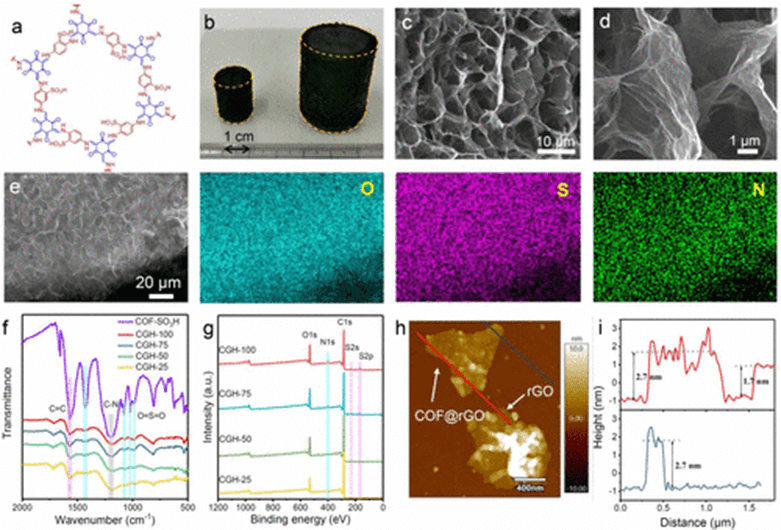

图 2. (a) COF-SO3H 的化学结构。(b) 分别使用 20 mL(左)和 120 mL(右)高压釜合成的 CGH-50 的照片。(c, d) CGH-50 的 SEM 图像。(e) CGH-50 的 SEM 图像和相应的 EDS 映射。(f) COF-SO3H 和 CGH 的 FT-IR 光谱。(g) CGH 的 XPS 测量光谱。(h, i) CGH-50 的 AFM 图像和相应的高度剖面。

​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

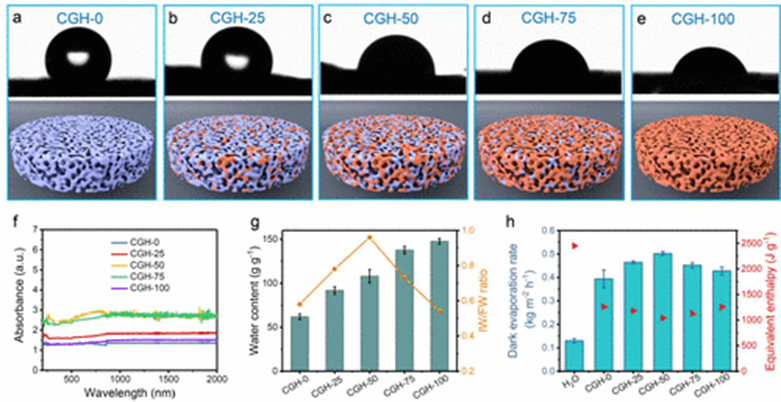

图 3. (a-e) 冻干样品的水接触角和 CGH 中对应的双区域示意图,其中蓝色区域代表纯 rGO,橙色区域代表 COF@rGO。(f) CGH 的 UV-vis-NIR 吸光度。(g) CGH 中的含水量和中间水 (IW) 与游离水 (FW) 的比例。(h) CGH中纯水和水的暗蒸发率和蒸发焓。(g) 和 (h) 中的误差线表示从使用不同样品的五次测量中获得的标准偏差。

​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

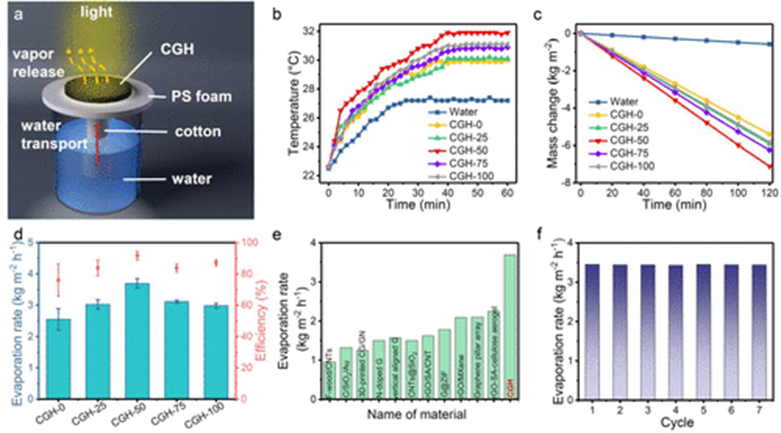

图 4. (a) 水蒸发测试中使用的装置方案。(b,c)纯水和 CGH 在 1 次太阳照射(1 kW m-2)下随时间变化的温度和质量变化。(d) 来自 CGH 的水分蒸发率和 1 个太阳下的能源效率。(e) 蒸发速率比较显示 CGH-50 在碳基蒸发器中的高性能。(f) 使用模拟海水和 CGH-50 进行七个循环的稳定性测试。

​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

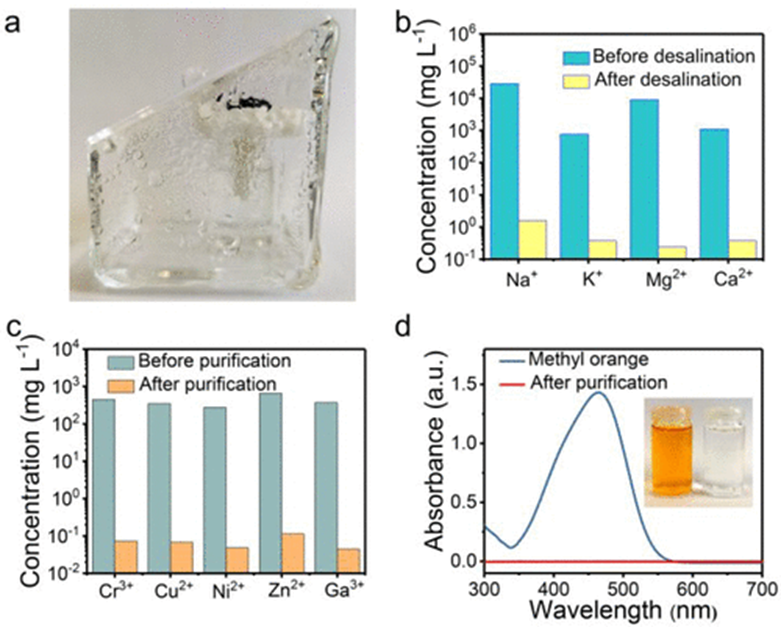

图 5. (a) 太阳能驱动清水收集装置的照片。(b) 脱盐前后模拟海水的离子浓度。(c) 纯化前后的重离子浓度。(d) 染料污染水和纯净水的紫外-可见光谱和照片。

​虎年第三篇水凝胶《JACS》共价有机框架/石墨烯双区域水凝胶!

相关论文以题为A Covalent Organic Framework/Graphene Dual-Region Hydrogel for Enhanced Solar-Driven Water Generation发表在《J. Am. Chem. Soc.》上。通讯作者是柏林工业大学Arne Thomas教授。

参考文献:doi.org/10.1021/jacs.1c11689

本文来自水凝胶,本文观点不代表石墨烯网立场,转载请联系原作者。

(0)
石墨烯网石墨烯网
上一篇 2022年2月10日 10:39
下一篇 2022年2月10日

相关推荐

发表回复

登录后才能评论
客服

电话:134 0537 7819
邮箱:87760537@qq.com

返回顶部
