河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

研究以悬铃木树皮为碳源,六水合硝酸钴(Co(NO3 ) 2·6H2O)为钴源,制备了树皮衍生的Co掺杂多孔碳复合材料(Co@PC)。Co2+的影响研究了浓度和树皮碳化温度对 MA 性能的影响。由于优异的阻抗匹配和多损耗机制,Co@PC 复合材料获得了卓越的 MA 性能。RL最小值在 8.6 GHz 时可为 −58.4 dB。结果表明Co@PC可以用于微波吸收材料(MAMs)领域。

成果简介

悬铃木是我国北方常见的一种行道树,它的树皮很容易脱落和被采集。因此,悬铃木的树皮是一种丰富的生物质资源。此外,树皮中有序的空心结构有利于微波的传输和衰减。本文,河北工业大学材料科学与工程学院JinCui(第一作者)袁野教授(通讯作者)等研究人员在《Carbon》期刊发表名为“Environmentally friendly bark-derived Co-Doped porous carbon composites for microwave absorption”的论文,研究以悬铃木树皮为碳源,六水合硝酸钴(Co(NO3 ) 2·6H2O)为钴源,制备了树皮衍生的Co掺杂多孔碳复合材料(Co@PC)。Co2+的影响研究了浓度和树皮碳化温度对 MA 性能的影响。由于优异的阻抗匹配和多损耗机制,Co@PC 复合材料获得了卓越的 MA 性能。RL最小值在 8.6 GHz 时可为 −58.4 dB。结果表明Co@PC可以用于微波吸收材料(MAMs)领域。

图文导读

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

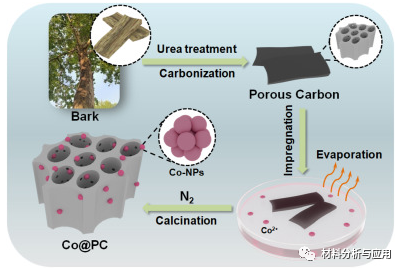

图1、Co@PC合成过程示意图

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

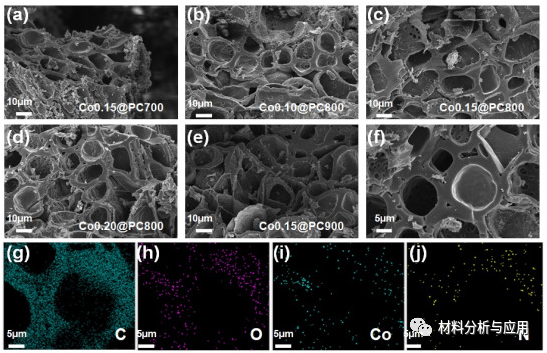

图2。(a) Co0.15@PC700 (b) Co0.10@PC800 (c) Co0.15@PC800 的SEM 图像。(d) Co0.20@PC800和 (e) Co0.15@PC900;(g-j) Co0.15@PC800 (g) C、(h) O、(i) Co 和 (j) N的EDS映射图像。

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

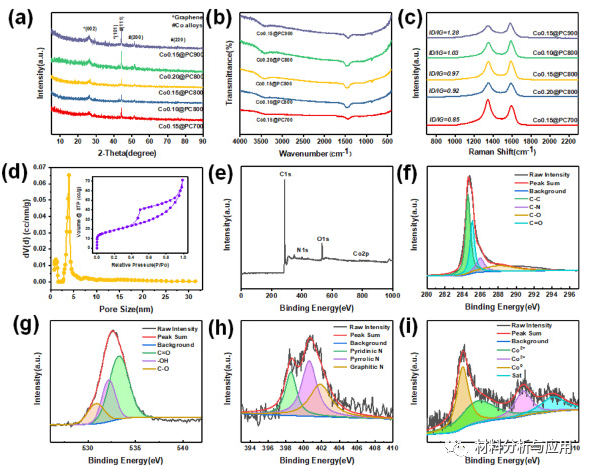

图3。Co@PC的表征

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

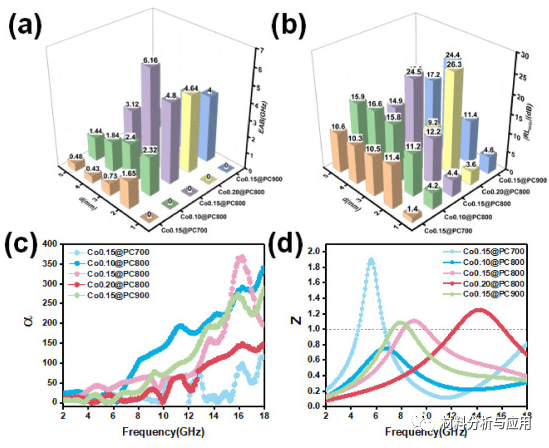

图4。(a) 所有样品的 EAB 图。(b)所有样本的RL min图。(C)一种所有样本的值。(d)所有样品的Z值。

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

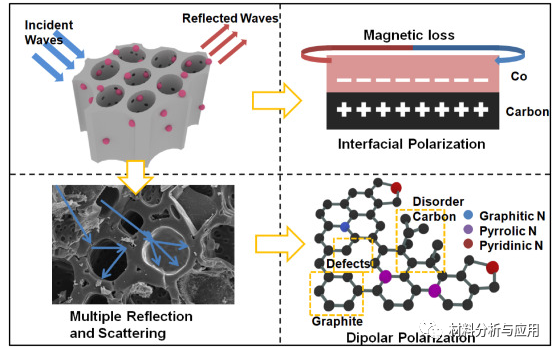

图5。微波吸收机制示意图。

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

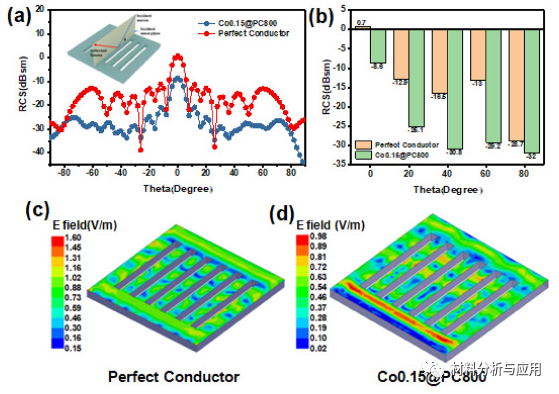

图6。(a) 理想导体和Co0.15@PC800 的RCS 模拟曲线(b) 特定角度下的 RCS 曲线图;当电磁波以45°入射时,网格表面的电场分布,(c)理想导体和(d)Co0.15@PC800。

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

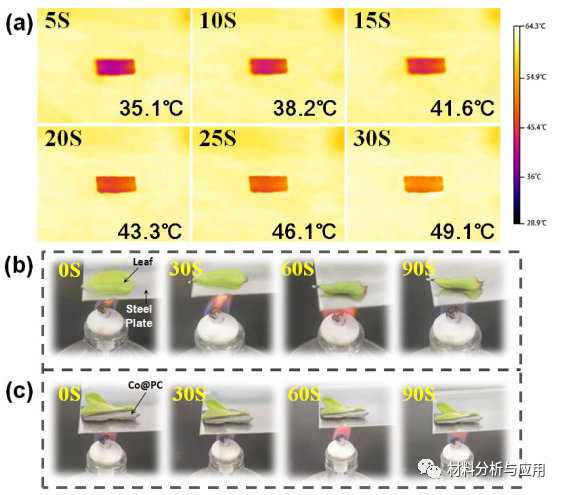

图7。(a) Co@PC的热红外成像。(b) 放在火焰上的钢板上的叶子很容易被烧焦。(c) 用 Co 处理,叶子不容易烧焦。

小结

Co掺杂多孔碳复合材料的重量轻、热稳定性高、环保和低成本的特性将使其成为微波吸收应用的绝佳候选者。

文献:https://doi.org/10.1016/j.carbon.2021.10.077

河北工业大学《Carbon》:悬铃木树皮为原料制备Co掺杂多孔碳复合材料,用于微波吸收

本文来自材料分析与应用,本文观点不代表石墨烯网立场,转载请联系原作者。

(0)
石墨烯网石墨烯网
上一篇 2021年11月1日 16:10
下一篇 2021年11月1日 16:37

相关推荐

发表回复

登录后才能评论
客服

电话:134 0537 7819
邮箱:87760537@qq.com

返回顶部
