石墨烯/铜导电性提升是事实还是测量误差？

在材料科学领域，石墨烯（Gr）与铜（Cu）的复合材料曾被寄予厚望。超高的理论电导率、潜在的“超导电性”，让石墨烯-铜（Gr-Cu）导体被视为下一代微电子、电磁屏蔽和高效电机的革命性材料。然而，喧嚣背后，真相究竟如何？

近期，一篇发表在ACS Applied Electronic Materials上的研究论文《Insights into Graphene-Copper Conductors: Evaluating Conductivity Enhancement and Measurement Challenges》如同一盆冷水，浇在了这个炙手可热的研究领域上。该研究通过严谨的实验复现、深入的误差分析和原子尺度模拟，揭示了一个令人意外的结论：石墨烯对铜导体电导率的提升极其有限，而以往研究中宣称的显著提升，很大程度上源于对微小样品测量时难以避免的误差。

背景：追求 “超导” 铜的梦想

铜因其优异的导电性（58.1 MS/m @ 20°C，定义为100% IACS）、良好的机械性能和相对低廉的成本，长期占据导电材料的王者地位。然而，随着电子设备小型化、功率密度提升，对更高导电性、更轻量化导体的需求日益迫切。

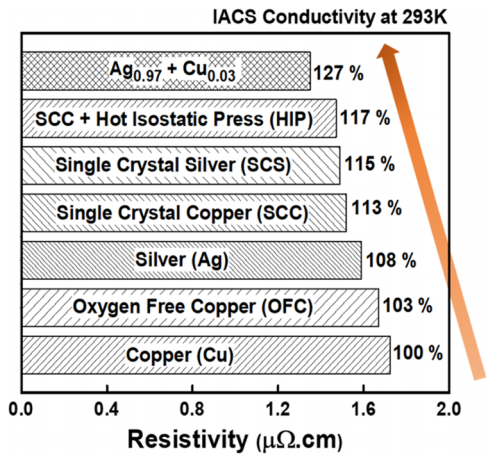

图1 不同导体的电导率对比（以IACS%表示）

将碳纳米管（CNT）或石墨烯（Gr）这类明星纳米材料加入铜基体中，理论上可以利用其超高的本征导电率和载流能力，创造出超越纯铜的“超导体”（Ultraconductor）。过去十年间，多篇高影响力论文报道了令人振奋的结果：在铜箔上生长多层石墨烯后热压，电导率可达117% IACS；在细铜线（~10 μm）上生长石墨烯，电导率显著提升；石墨烯包裹的铜纳米线展现出增强的电学和热学性能。

这些结果点燃了研究热情，但也埋下了疑问的种子：这些显著的提升是如何发生的？电荷转移机制真能带来如此大的改变吗？测量如此微小的样品（细线、薄膜）是否足够准确？

实验与理论验证

德克萨斯大学奥斯汀分校、加州大学圣地亚哥分校和洛斯阿拉莫斯国家实验室的联合研究团队，针对上述核心问题展开了系统研究，其严谨性和多尺度验证成为最大亮点：

2.1 复现实验与误差分析

2.1.1 细铜线（~10 μm）的“陷阱”：研究团队严格按照文献方法，在直径约10 μm的细铜线上通过CVD生长双层石墨烯。扫描电镜（SEM）发现了一个关键问题：高温低压的CVD过程导致铜蒸发，细线直径显著缩小（从10.45μm降至9.38μm）且形状变得极不规则（图2）。直径测量误差高达4%！ 而根据标准ASTM B193-20，测量绝对电导率要求直径误差小于0.75%。团队指出，仅4%的直径误差就能导致计算出的电导率被高估11%！

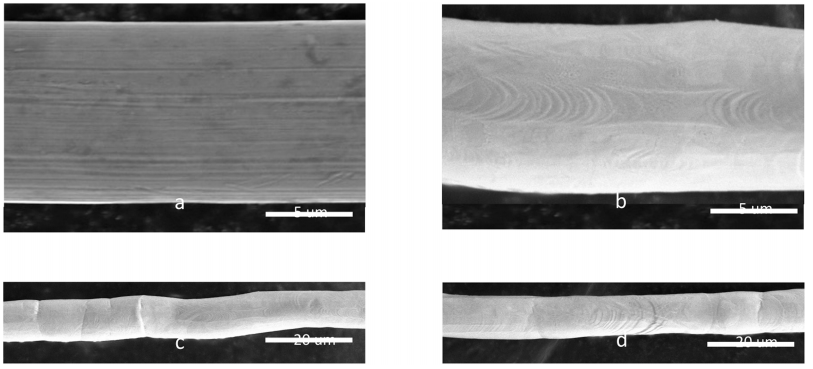

图2 SEM图。(a) 原始铜线；(b) 生长石墨烯后的铜线（直径缩小，形状不规则）；(c, d) 低倍镜下生长石墨烯后铜线的不规则形状。

2.1.2 薄膜厚度测量的“玄机”：Gr-Cu样品通常是数十微米厚的薄膜。研究团队系统比较了三种厚度测量方法（密度法、平砧测微计、尖砧测微计）对纯铜薄膜电导率结果的影响（图3）。结果令人震惊：

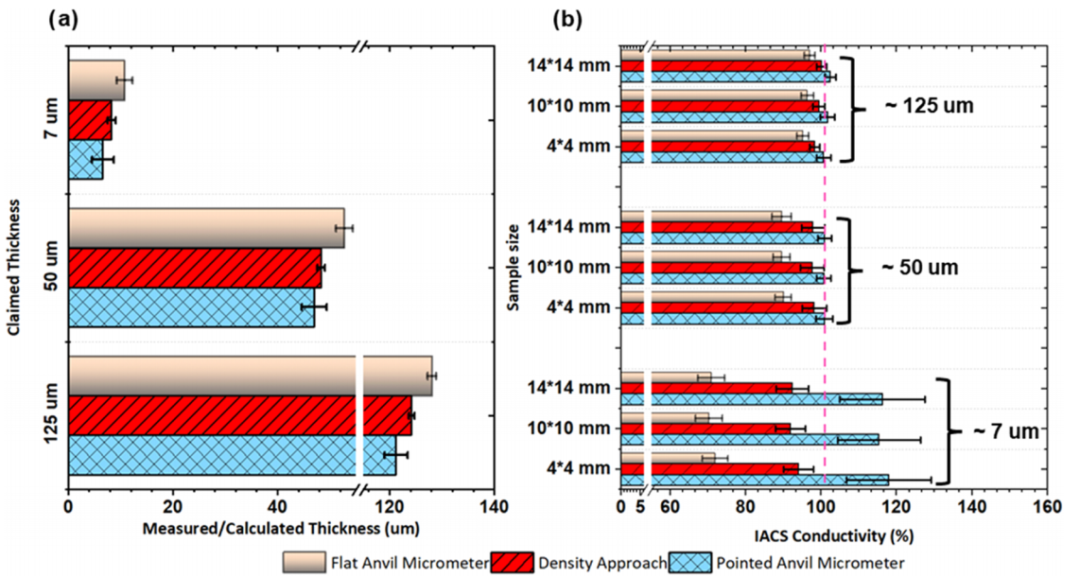

图3 使用三种不同厚度测量方法得到的纯铜样品的厚度(a)和电导率(b)值。

• 平砧测微计：样品不平整导致测量值普遍偏大，计算电导率偏低。
• 尖砧测微计：可解决不平整问题，但对较软样品（如退火后铜）会造成压痕，导致厚度测量值偏小（图4）。对于~47 μm的退火铜样品，厚度被低估了~4 μm，导致计算电导率虚高9-12%，达到112-113% IACS（实际应为~101% IACS）！

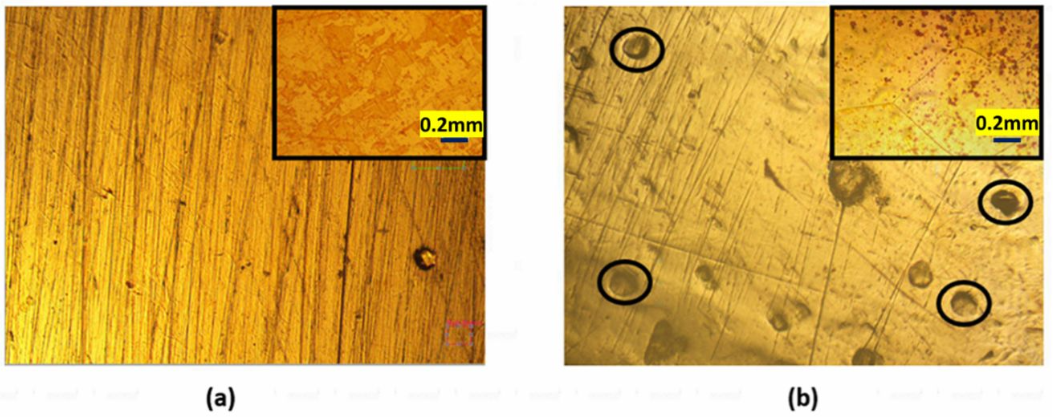

图4 (a) 原始铜箔表面；(b) 退火铜箔表面，经尖砧测微计测量后留下压痕（圆圈标出）。

• 密度法：通过测量重量和面积计算厚度，相对最准确，但面积测量误差会影响结果。

2.1.3 Gr-Cu薄膜的“真相”：当使用相对准确的尖砧法（适用于>50μm样品）或密度法测量厚度大于80 μm的多层Gr-Cu薄膜时，其电导率仅为~100% IACS（图5a）。那些报道中高达114% IACS的“优异”结果，被证明是厚度测量误差（特别是对较薄、较软样品）造成的假象（图5a中打叉的数据点）。

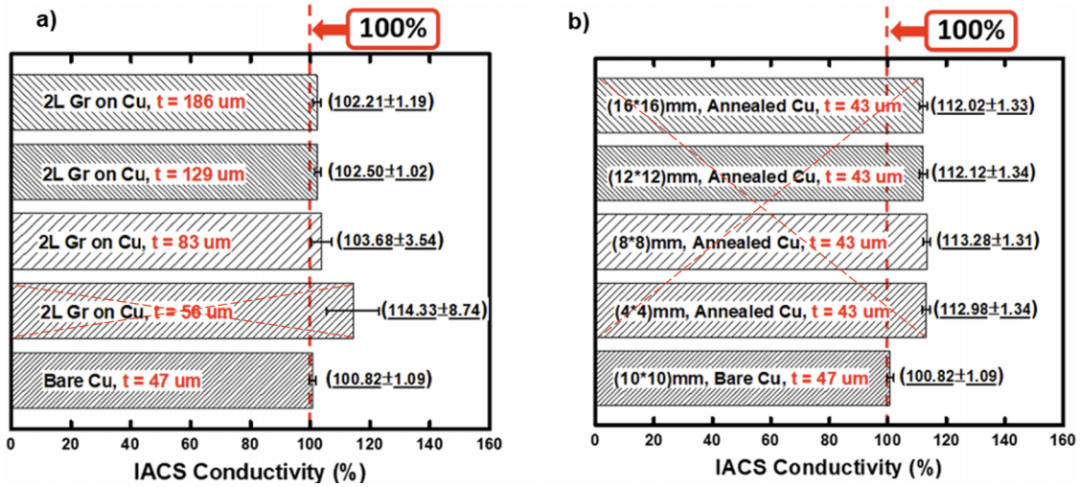

图5 (a) 不同厚度的参考铜和多层Gr-Cu箔片的电导率（打叉点为错误测量结果）；(b) 不同尺寸退火铜样品的电导率。

2.2 温度依赖性与微结构的线索

在严谨测量排除了主要误差后，研究发现Gr-Cu样品在300K以下温区电导率提升确实微乎其微。

但在300-400K（约27-127°C）温区，Gr-Cu样品相比参考铜样品表现出约3-3.5%的电阻温度系数（TCR）降低（图6）。这意味着在升温时，Gr-Cu的电阻增加幅度略小于纯铜，在高温应用场景下可能有轻微优势。

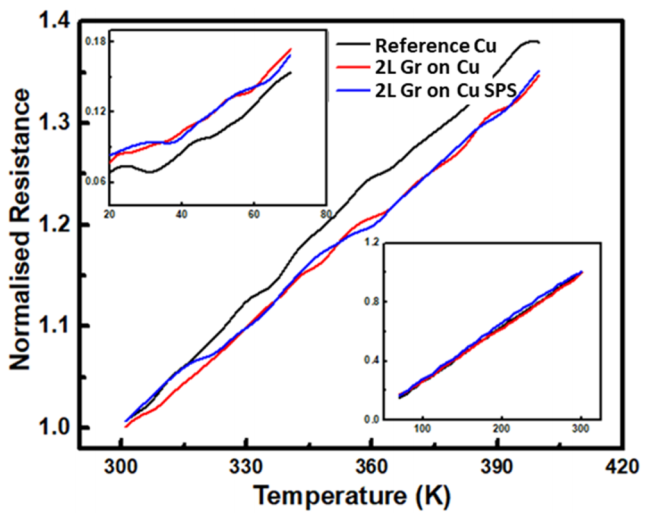

图6 不同样品在20-400K温度范围内的归一化电阻（R/R₃₀₀K）。

X射线衍射（XRD）揭示了关键微观结构变化：在石墨烯生长和后续热压（SPS）过程中，铜的晶粒织构发生了显著改变。特别是在SPS高温单轴压力下，铜晶粒倾向于形成{111}择优取向（图7）。这种取向被认为有利于提高铜本身的导电性。电导率的微小提升更可能归因于铜微观结构的这种优化（晶粒取向、纯度提高），而非石墨烯本身提供了超导通道。

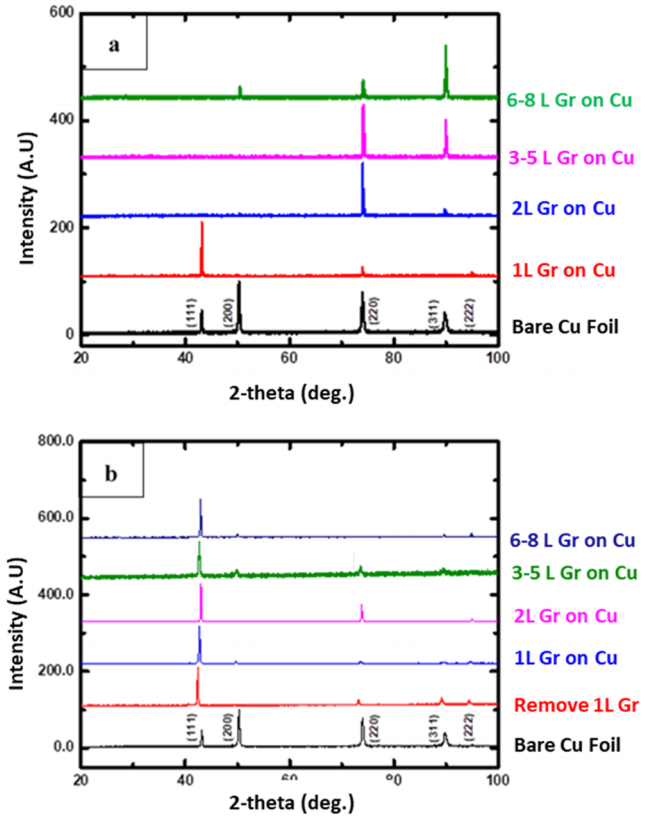

图7 (a) CVD石墨烯生长后铜箔的织构变化；(b) SPS热压后铜箔主要呈现{111}织构。

2.3 原子尺度模拟（DFT）的最终验证

为了从本质上理解Gr-Cu界面的电子行为，研究团队进行了高精度的密度泛函理论（DFT）计算。计算清晰地显示，在石墨烯和铜界面存在显著的电荷转移（从铜到石墨烯），导致石墨烯发生n型掺杂（图8）。

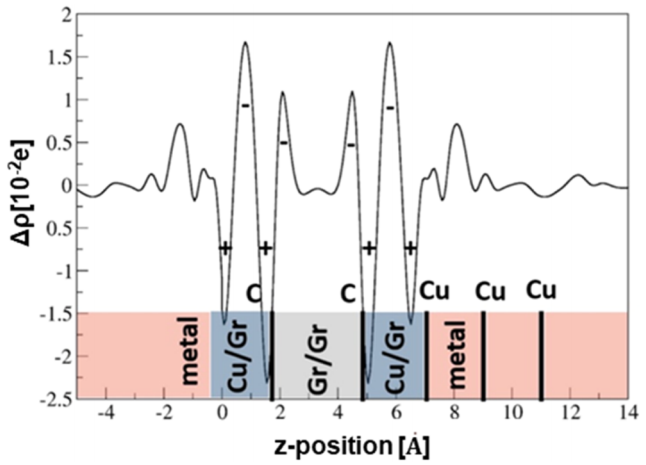

图8 Gr-Cu体系沿垂直于石墨烯表面方向的电荷密度差Δρ。Δρ>0(蓝色)表示电荷积累，Δρ<0(红色)表示电荷耗散，形成界面偶极。

然而，最关键的计算结果是利用Kubo-Greenwood公式计算的Gr-Cu体系的电导率：在25°C和150°C下，Gr-Cu层状结构的电导率（主要为平行于界面方向）均显著低于同温度下的纯铜（图9）！DFT计算并未发现石墨烯在复合体系中形成了所谓的“超导”通路。

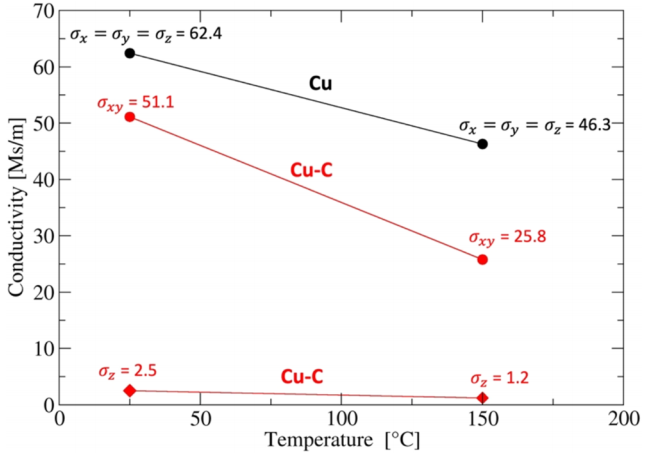

图9 DFT计算（LDA方法结合Kubo-Greenwood公式）得到的纯Cu和Gr-Cu层状结构在25°C和150°C下的电导率。

计算结果有力地支持了实验结论：实验观测到的微小电导率提升（尤其在高温下），主要源于石墨烯引入及其加工过程（高温、压力）对铜微观结构的有利改变（如{111}织构、氧含量降低、晶粒长大），而非石墨烯本身的超高导电性在复合材料中发挥了主导作用。电荷转移本身甚至可能因破坏了石墨烯的狄拉克锥特性而对整体导电性产生负面影响。

总结与启示：严谨是科学的基石

这项研究的意义不仅在于澄清了Gr-Cu导体电导率提升的真相，更在于它为整个纳米复合材料领域敲响了警钟：

• 微小样品的表征充满陷阱：对细线、薄膜等维度的样品进行物理性质（尤其是电导率）测量时，必须极其谨慎。直径、厚度、截面均匀性的微小测量误差会被放大，导致结果严重失真。标准化测量流程和详尽的误差分析报告不可或缺。
• 区分因果关系至关重要：材料加工过程（如高温退火、高压烧结）本身就会显著改变基体金属的微观结构和性能（如晶粒尺寸、织构、杂质含量）。在评估纳米添加物的效果时，必须设置严格的对照实验（如经历相同加工条件但不含添加物的样品），才能将添加物的真实贡献剥离出来。
• 理论模拟需结合实际：DFT等模拟能提供深刻的机制见解，但其基于理想模型（完美晶格、无缺陷）。理解实际复合材料的性能，需要将模拟结果与包含缺陷、界面、微观结构演变的实验观察相结合。

石墨烯-铜复合材料的研究不会因此止步。理解其有限的导电性提升机制（如优化铜微结构、降低高温TCR）仍有重要价值。

该研究扫清了测量误差造成的迷雾，指明了未来更可靠的研究方向：精确表征、严谨对照、多尺度关联。

科学的进步往往不在于颠覆性的“突破”，而在于一丝不苟地质疑、验证和修正。这项研究正是这种科学精神的典范，提醒我们：在追逐材料高性能的路上，对真相的敬畏和对细节的执着，比任何华丽的宣称都更为重要。

文献信息

Insights into Graphene-Copper Conductors: Evaluating Conductivity Enhancement and Measurement Challenges. Pouria Khanbolouki, Raju Ghimire, Ivana Matanovic, Chao Wang, and Mehran Tehrani.  ACS Applied Electronic Materials 2025 7 (9), 3775-3785

DOI: 10.1021/acsaelm.5c00047
