山东第一医科大学李晨蔚团队Adv. Sci.：三维梯度石墨烯气凝胶用于高效太阳能海水淡化和零液体排放脱盐

淡水资源短缺问题已跻身全球最严峻问题之列。尽管传统的海水淡化技为解决这一问题提供了的可行方法，但是浓盐废水的排放严重影响了生态环境。近年来，太阳能驱动界面蒸发技术因其环保和高效等特点，被广泛认为是最有前景的淡水生产技术之一。然而，在太阳能海水淡化过程中，沉积在太阳能蒸发器表面的盐结晶不仅严重影响了太阳光的吸收，降低了光热转换效率，而且还阻碍了盐水的供应，最终导致蒸发性能显著下降。因此，设计一种能够高效、连续处理高浓度盐水，并实现零液体排放脱盐的太阳能蒸发器是一项重大挑战。

基于以上挑战，山东第一医科大学李晨蔚教授团队首次提出一种创新策略，通过简单且环保的光还原和常压干燥技术，制备了三维梯度石墨烯气凝胶。这种气凝胶在太阳能蒸发高浓度盐水方面展现出卓越的性能，并成功实现了零液体排放脱盐。该气凝胶的螺旋结构显著提高了能量回收效率，而其梯度网络结构则促进了盐水的径向输送和定向盐结晶。这两种结构的完美匹配，使得气凝胶在太阳能蒸发（6.5 kg m^-2h^-1）、盐收集（1.5 kg m^-2h^-1）、零液体排放脱盐，以及长期耐久性（连续蒸发144小时）（在20wt%盐水中）方面均表现出色。在室外实验下，该气凝胶表现出3.1 kg m^-2h^-1的超高产水速率，这一性能是目前报道的太阳能脱盐装置中最佳的产水性能。此外，研究团队还展示了一种基于该气凝胶的连续脱盐灌溉系统，该系统在偏远地区具有巨大的应用潜力，有望实现可持续的农业灌溉。这项工作不仅展示了一种新颖的太阳能蒸发器设计，并为设计耐盐高效的下一代太阳能海水淡化装置提供了重要的科学依据。

相关工作以“Gradient Graphene Spiral Sponges for Efficient Solar Evaporation and Zero Liquid Discharge Desalination with Directional Salt Crystallization”为题（DOI：10.1002/advs.202400310）发表在国际知名学术期刊Advanced Science。山东第一医科大学李晨蔚教授与丁美春副教授为该论文的共同通讯作者。山东第一医科大学2022级硕士研究生赵德民为本文第一作者。山东第一医科大学为本文第一完成单位。

【图文解析】

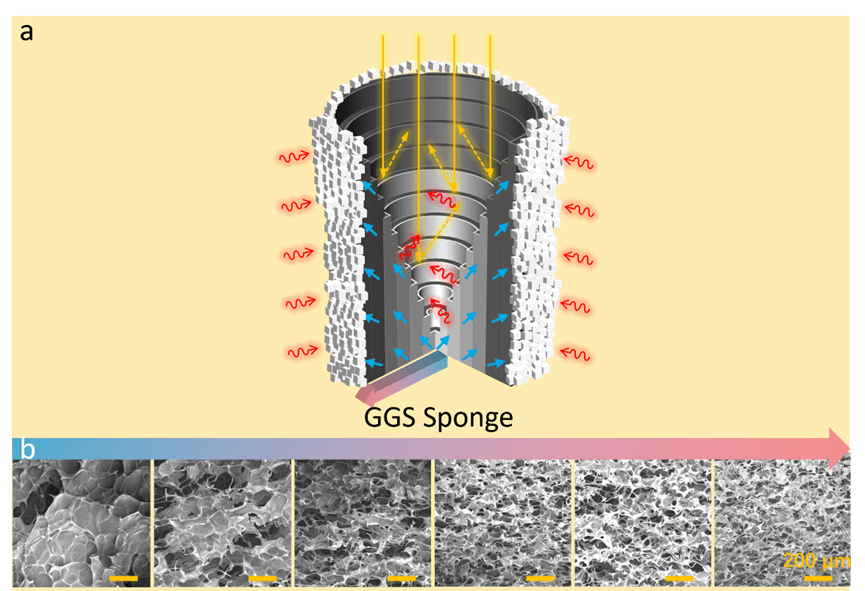

图1. (a) 三维梯度石墨烯气凝胶(GGS) 作为定向结晶蒸发器的示意图。螺旋结构提高了能量回收效率，而梯度石墨烯网络实现了盐水径向输送和定向盐结晶。(b) 梯度石墨烯网络的SEM图像。梯度石墨烯网络的孔径尺寸从中心的150 μm逐渐减小到边缘的20 μm。

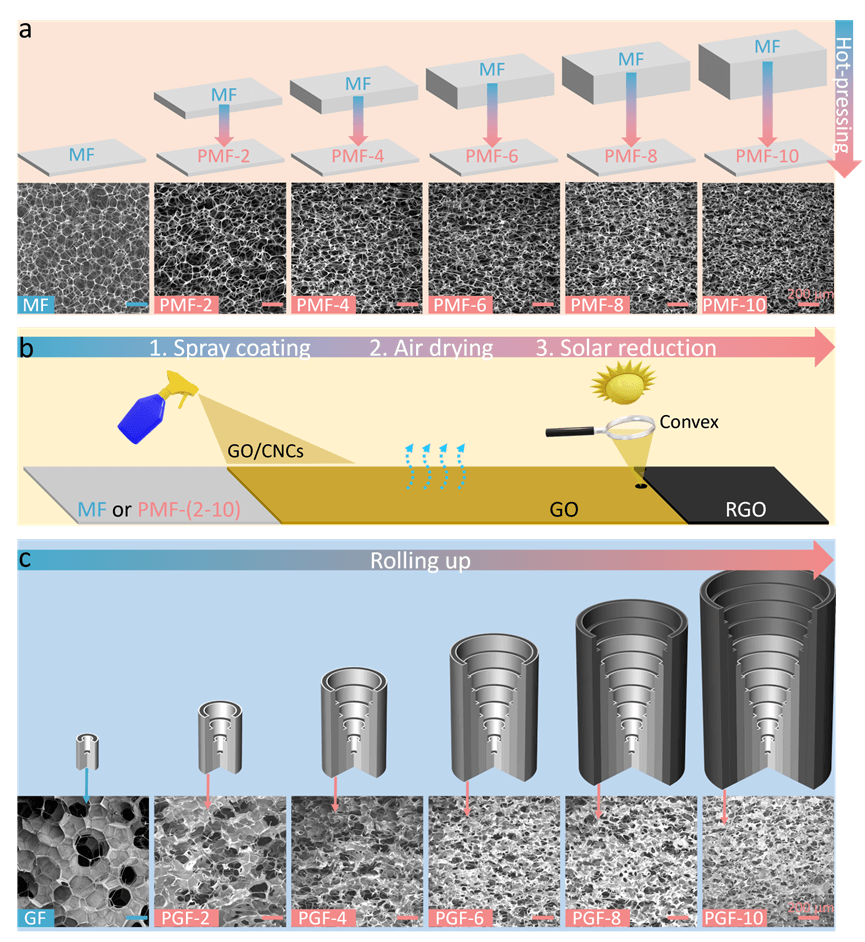

图2. (a) PMF-(2-10)的制备原理图以及MF和PMF-(2-10)的SEM图像。(b) GF和PGF-(2-10)的制备过程原理图。将MF 和 PMF-(2-10) 通过三个连续的步骤转化为GF和PGF-(2-10)：喷涂、空气干燥和太阳光还原。(c) GGS的分步制备步骤及GF和PGF-(2-10)的SEM图像。

图3. (a) 石墨烯气凝胶表面盐结晶示意图。(b) 在一个太阳光强照射下，石墨烯气凝胶在20 wt%的盐水中进行48小时脱盐实验时的照片。(c) 梯度石墨烯气凝胶定向盐结晶的示意图。(d)在20 wt%的盐水中，梯度石墨烯气凝胶进行48小时脱盐实验时的照片。(e) GGS的定向盐结晶和能量回收示意图。(f) GGS进行 48 小时脱盐实验时的照片。(g)梯度石墨烯气凝胶和 GGS在 20 wt%的盐水中的质量变化随时间的变化。GGS在 20wt%盐水中的 (h) 流体速度和 (i) 盐度分布的数值模拟。

图4. (a) 2D 石墨烯气凝胶和3D GGS的蒸发面积和环境能量收集比较。(b) 在1个太阳光强照射下，GGS (4、6和8 cm)在20 wt%盐水中的质量随时间变化。(c)GGS海绵(4、6和8 cm)连续脱盐72 小时的蒸发速率。(d) GGS和其他已报道的太阳能脱盐装置的蒸发速率、蒸发盐水浓度和连续蒸发时间的比较。(e) 6cm 高度的GGS外表面盐层红外辐射热成像图。(f) GGS与其他太阳能脱盐装置的集盐速率比较。(g) 6cm 高度的GGS连续脱盐72小时实验时的照片。

图5. (a) 和 (b) 分别是基于GGS的自制淡水收集装置，室外太阳能脱盐之前和之后的照片。(c)从上午9：00至下午5：00室外太阳能脱盐装置收集的淡水照片。(d) 室外太阳能脱盐实验时的环境条件(温度和太阳光照强度)。(e) 3月27日至4月2日室外太阳能脱盐实验期间的淡水产量和环境条件(平均温度和相对湿度)。(f) 基于GGS的室外太阳能脱盐装置的淡水生产性能，并与近期文献报道进行比较。(g) 太阳能脱盐前后Na⁺ 的浓度。(h) 真实海水在太阳能脱盐前后的主要离子浓度。(i) GGS在20 wt%盐水中连续脱盐144小时的蒸发速率。第一次循环实验结束收集盐层后，GGS可恢复第二轮连续72小时实验。(j) 自制的连续脱盐灌溉系统装置。(k) 分别用20 wt%的盐水、净化水和自来水灌溉15天后的小麦生长情况的照片。(l) 连续脱盐灌溉系统的潜在应用简图。

全文链接：https://doi.org/10.1002/advs.202400310
