北大彭海琳课题组《AFM》：综述-用于多维电子显微成像的石墨烯膜：制备、应用与展望

成果简介

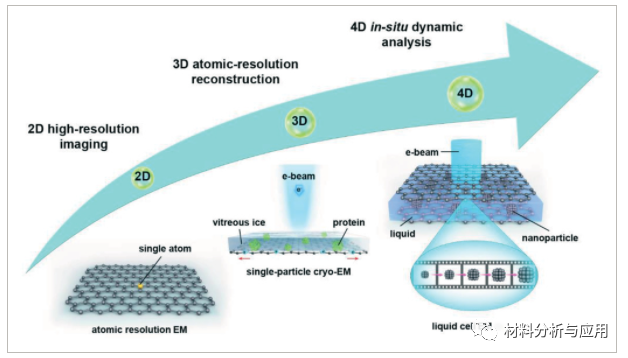

图1、使用石墨烯 EM 网格的EM成像的演变，从2D高分辨率EM成像到3D原子分辨率和4D原位动态表征。

电子显微镜 (EM) 的技术突破开启了EM成像的分辨率革命。如今，分辨率的提升需要为样品制备提供强大的无背景噪声EM支持，这是高分辨率EM成像的主要瓶颈。由于原子厚度和优异的物理性质，石墨烯在实现高分辨率多维成像的电磁领域引起了广泛关注。然而，制备高质量的悬浮石墨烯膜仍然具有挑战性。破损、污染和起皱等问题降低了悬浮石墨烯膜的质量，从而限制了其在EM成像中的广泛应用。

本文，北京大学彭海琳课题组在《Adv Funct Mater》期刊发表名为“Graphene Membranes for Multi-Dimensional Electron Microscopy Imaging: Preparation, Application and Prospect”的综述，对悬浮石墨烯膜进行了深入研究，用于多维EM成像。本研究首先简要介绍了EM的发展，然后讨论了高质量石墨烯的合成。然后总结了生产悬浮石墨烯膜的各种方法及其在多维 EM 表征中的应用，包括高分辨率2D成像、低温 EM 3D重建和4D原位液体EM。基于目前的成果，最终提出了石墨烯膜在更前沿应用的前景。

图文导读

2.1化学气相沉积法生长的高品质石墨烯薄膜

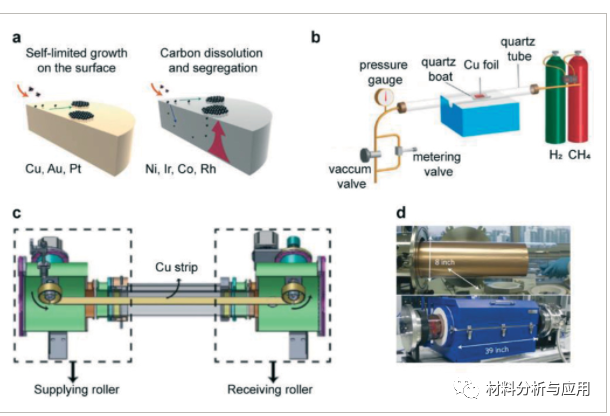

图2、通过化学气相沉积 (CVD) 生产石墨烯薄膜

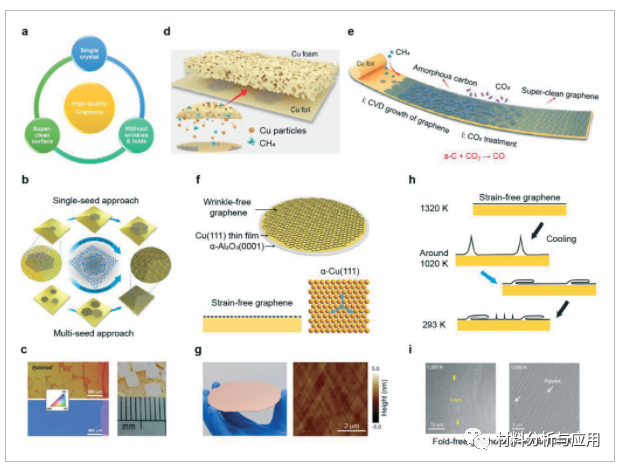

图3、高质量石墨烯薄膜的生长

2.2 石墨烯/石墨烯衍生物电磁网格的制备方法

2.21石墨烯转移方法

为了制造用于高分辨率 EM 的悬浮石墨烯膜，应将生长在金属基板上的石墨烯薄膜转移到 EM 网格上。因此，开发简单有效的石墨烯转移方法变得很重要。常用的转移方法常涉及聚合物的载体。为了避免聚合物污染，需要一种不含聚合物的清洁转移方法。上述方法在石墨烯转移方法总是要处理污染和破损问题，这极大地影响了 EM 网格的良率和质量。B. Alema’n 等人。介绍了一种结合化学蚀刻工艺的光刻技术来制造石墨烯 EM 网格。

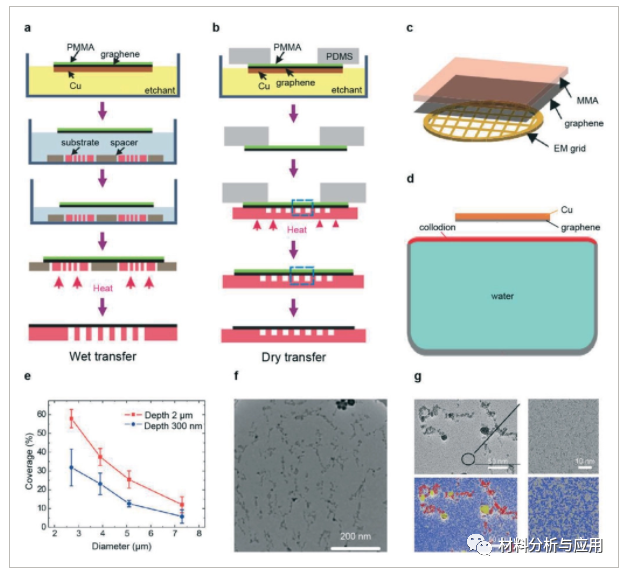

图4、用于 EM 网格制备的聚合物辅助石墨烯转移方法。

2.3 石墨烯膜在多维EM成像中的4个“杀手级”应用

2.31高分辨率 2D EM 成像

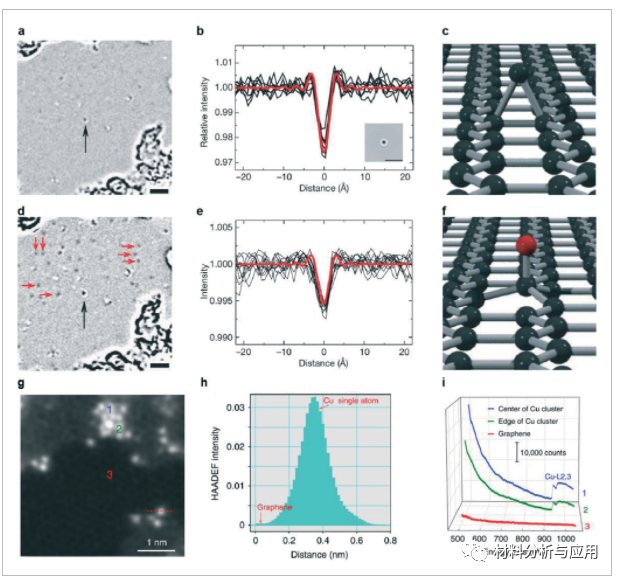

图5、使用石墨烯EM网格的原子分辨率 TEM 成像

2.32 冷冻电镜3D重建

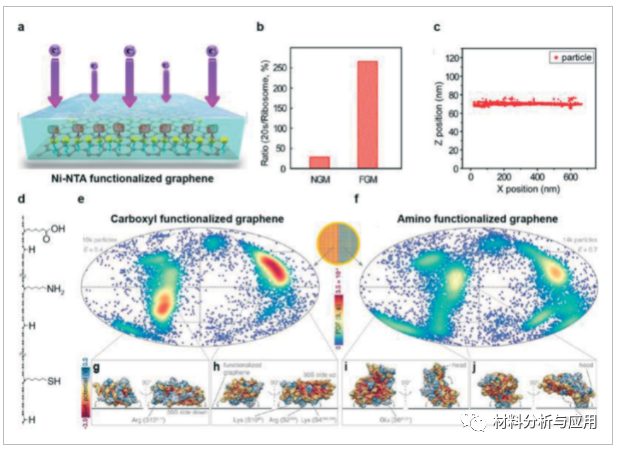

图6、使用化学功能化石墨烯 EM 网格在低温 EM 中选择性加载生物粒子

2.33动态原位4D成像

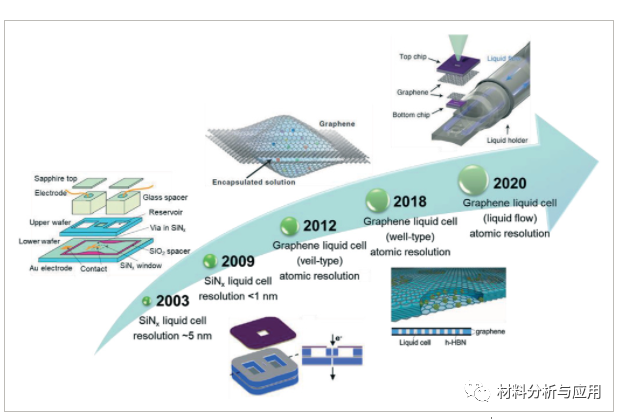

图6、原位液体电池EM成像的进展

小结

在这篇综述中，讨论了用于高分辨率 EM 的石墨烯膜的制备和应用。石墨烯膜在 EM 成像过程中具有低背景噪声，因此可以清楚地观察到氢原子等轻元素。此外，强大的机械强度使石墨烯EM网格足够坚固，可以加载各种类型的样品，甚至可以在两个石墨烯片之间封装液体。两种主要方法用于生产石墨烯 EM 网格：石墨烯转移法和无转移法。同时，石墨烯膜可以进行化学改性和功能化，以满足不同的要求。通过调整石墨烯膜的润湿性和化学活性，样品分布变得更加均匀和可控。特别是在冷冻电镜成像中，化学改性的石墨烯与标本有很强的亲和力。

独特的石墨烯膜防止生物分子吸附在空气-水界面，避免了生物分子的择优取向和颗粒变性。可以获得具有相对少量分子的原子分辨率重建。对于原位EM成像，已经开发了三代石墨烯液体电池，以对纳米材料和生物分子进行原子分辨率的动态分析。所有这些优势都有助于石墨烯膜在高分辨率 2D 成像、低温 EM 3D重建和4D原位液体EM中的广泛使用。

尽管已经为基于石墨烯的EM成像做出了许多努力，但仍有许多工作要做。在悬浮石墨烯膜的制备方面，由于破损和表面污染，在现场制备高质量的悬浮石墨烯膜仍然具有挑战性。因此，石墨烯网格的可用性仍然是石墨烯在EM中广泛应用的障碍。应开发一种更通用的方法，以高产率将悬浮石墨烯膜沉积到任意多孔基板上。例如，超稳定金 (Au) 网格有望减少冷冻 EM 成像中光束引起的试样运动。高质量的石墨烯薄膜可以转移到有孔的金网格上。它有可能同时消除空气-水界面和试样运动问题。

对于高分辨率二维电磁成像，研究人员正在关注轻元素分子和材料的表征，例如生物分子、电池材料和聚合物材料。原子级薄的石墨烯膜可以为这些轻元素样品提供高对比度。此外，石墨烯膜可用于封装对光束敏感或空气敏感的材料，因此可以在电磁成像下检测材料的内在结构。在冷冻电镜3D重建中，石墨烯膜在改善样品制备过程方面显示出非凡的潜力，包括避免空气-水界面、控制生物分子的方向、减少光束引起的运动，以及更好地控制样品的厚度和均匀性。而且，低温ET 和原子电子断层扫描技术处于最需要平面样品的领域。因此，超平悬浮石墨烯膜的发展可能在高分辨率EM成像中发挥关键作用。对于4D原位液体 EM，石墨烯液体电池可以充当高效的微型反应器。内部的温度和压力等参数仍需要精确控制，以创造适当的反应条件。此外，石墨烯网格的结构可以专门设计用于更复杂的物理和化学过程。例如，可以先将不同的反应物封装到单独的液体结构中，然后在EM成像期间将它们混合，以研究化学反应的早期阶段。石墨烯液体结构也有可能与其他表征方法相结合，如用于光谱分析的激光脉冲激发。未来，石墨烯薄膜可应用于更先进的电磁成像，取得更多科学突破。

文献：https://doi.org/10.1002/adfm.202202502
