尽管水系可充电锌基电池成本低、安全、环境友好和固有的不易燃特性，但由于其库仑效率低和锌基阳极上臭名昭著的枝晶生长，以及正极的快速容量衰减。本文报道了一种由接枝到石墨烯气凝胶 (ZMG) 负极上的混合 ZnCO 3 MnCO 3和纳米管硫化 Ni—Co—Fe 层状双氢氧化物 (LDHS) 正极组成的水系 Zn 超级电池。碱性 ZMG││LDHS 超级电池提供出色的容量和出色的倍率能力（356 mA h g -1阴极（89 mA h g-1总质量) 在 12 A g -1；108 mA h g -1阴极，300 A g -1），极高的比能量和功率（568 W h kg -1阴极或15.8 mW h cm -3，429 kW kg -1阴极或11.9 W cm -3），以及高输出电压（1.8 V）。由于采用电化学脉冲驱动的再生机制，该器件还表现出前所未有的循环稳定性（在 100% 的放电深度下循环 17,000 次后容量保持率为 99.2%）
图文简介

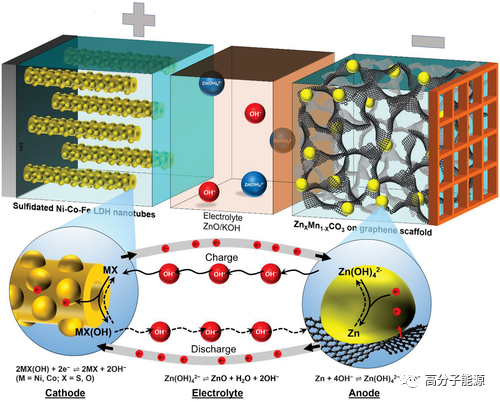

ZMG||LDHS超级电池的示意图和工作原理。

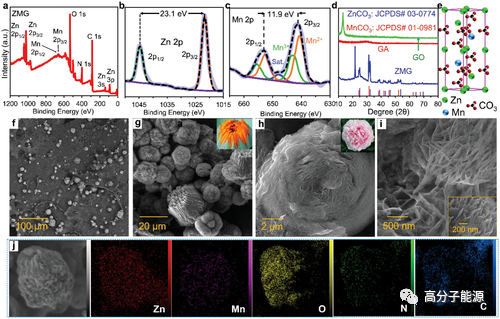

ZMG纳米复合材料的结构和形态表征。

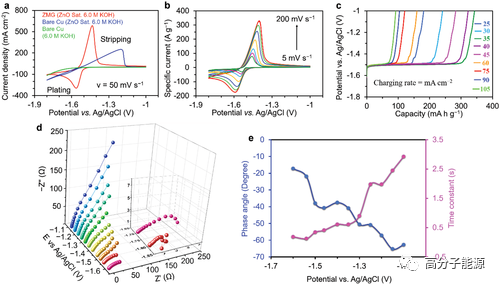

3E 电池装置中负极的电化学研究。

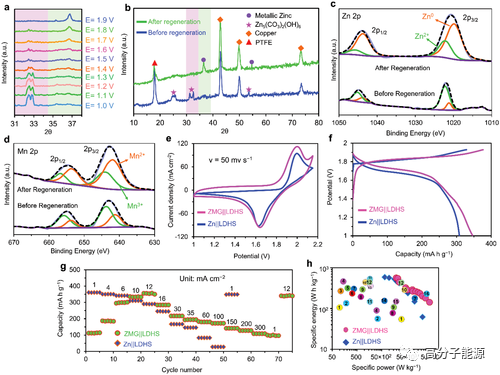

Zn||LDHS 器件的储能能力
论文信息
论文题目：Super-Fast and Super-Long-Life Rechargeable Zinc Battery
通讯作者：ichard B. Kaner, Mir F. Mousavi
通讯单位：加州大学 (UCLA) 化学与生物化学系和加州纳米系统研究所，Tarbiat Modares 大学基础科学学院化学系
本文来自高分子能源，本文观点不代表石墨烯网立场，转载请联系原作者。
