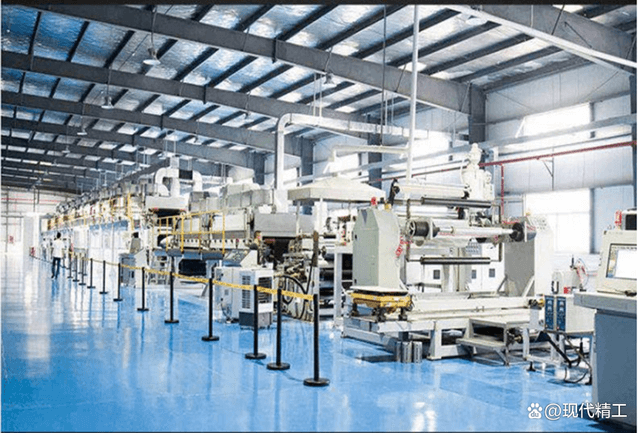

石墨烯地暖材料生产线

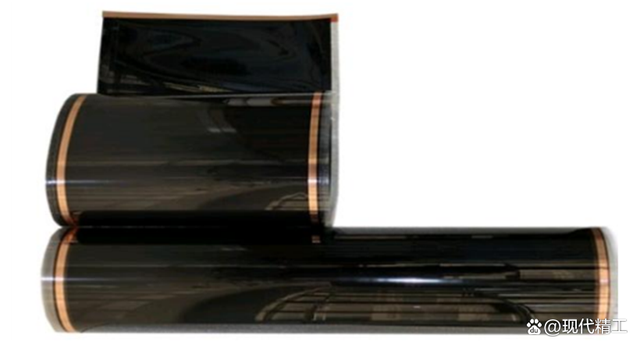

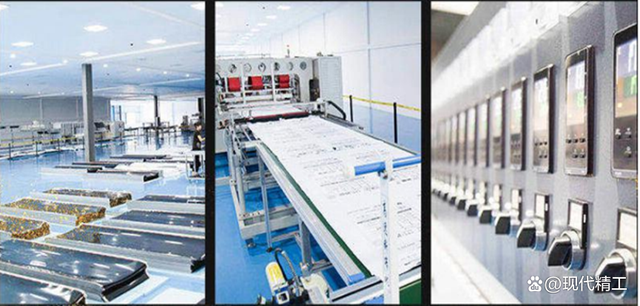

成品照片：

一、项目需求：

1、设备用途：石墨烯地暖材料生产线是在 PET 环保聚酯薄膜上经涂布石墨烯导电浆料后，两侧压合铜截流条，最后 与 PET 薄膜，低密度聚乙烯经流延复合后裁切成片，为下一道工序做准备。

2、设备架构：将石墨烯涂层线与 LDPE 淋膜复合线，裁片机等通过组合，以达到合理利用资源、节 约能源、实现高自动化，高生产效率高的目的。

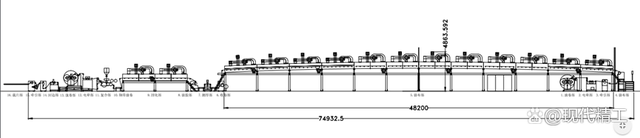

3、设备组成：PET 双工位放卷、电晕、牵引、狭缝挤压式模具涂布、烘道、在线检测单元、铜带导 电胶上胶涂布、铜带条放卷、淋膜复合、超声波封边装置、切边、裁片、输送、传动 系统、张力控制系统等单元组成。

4、涂布层数：第一层石墨烯浆料，第二层铜带导电胶，第三层为 LDPE 淋膜。

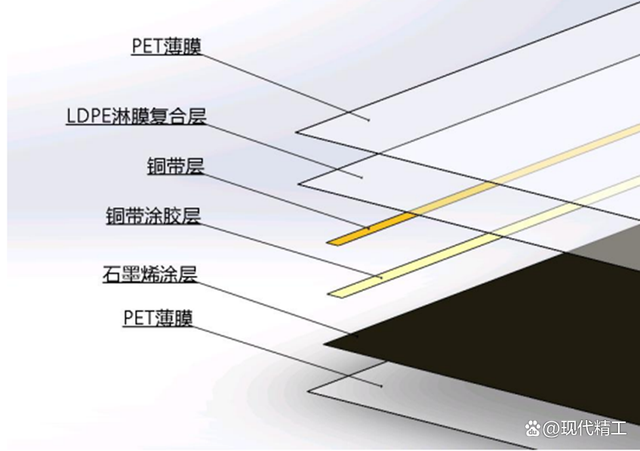

5、成品结构：

涂布材料幅宽及线速：设计最大材料宽度 1300mm，最大机械速度 20m/min。

6、本机六大特点：

a、放卷采用双工位不停机自动换卷，生产效率高，可适应不同涂层面的要求；

b、狭缝挤压式模具涂布精度高，涂层误差小于 0.5 丝。涂头与干胶检测同在一个系统中；

c、烘箱采用大弧度设计，两两之间无缝隙密封。其中 1-12 节采用顶部送风。热的废气经补充新 鲜空气后循环送入风道，大大节省了能源，减少了废气的排放；烘箱温度控制采用数字化温 控系统，利用 SCR 进行可调功率控制，减轻了由于大功率电热对电网的冲击。根据生产工艺 需求，可以调节至低功率运行，从而很大程度地降低能耗；

d、铜带导电胶上胶刮刀调节机构。刮刀上下、前后，仰角均可快速调节，改善了涂层均匀性；

e、淋膜复合采用我司荣获科技进步奖的“混沌混炼节能挤出技术专利”技术制造，具有能耗低、 挤出效率优、塑化效果好、生产产能高的特点；

f、精密的张力分段控制系统，使基材运行更加平稳。减少人员配置（整机配 3-4 人即可），充 分体现效率最大化。
