石墨烯纳米带(GNRs)具有独特的电学特性,其比零带隙的二维平面石墨烯更适合开发新一代电子器件,近年来受到学界广泛关注。GNRs的带隙受到其宽度与边缘结构的调控,因此可控制备具有特定边缘与宽度的GNRs是该领域的重要课题。以不同直径单壁碳纳米管(SWCNTs)提供的的限域空间为纳米反应器调控小分子前驱体反应合成特定GNRs具有与众不同的反应机理,值得进一步研究与开发。

背景介绍

石墨烯纳米带(GNRs)具有独特的电学特性,其比零带隙的二维平面石墨烯更适合开发新一代电子器件,近年来受到学界广泛关注。GNRs的带隙受到其宽度与边缘结构的调控,因此可控制备具有特定边缘与宽度的GNRs是该领域的重要课题。以不同直径单壁碳纳米管(SWCNTs)提供的的限域空间为纳米反应器调控小分子前驱体反应合成特定GNRs具有与众不同的反应机理,值得进一步研究与开发。

成果简介

中山大学石磊课题组以二茂铁为前驱体分子,利用一系列不同直径分布的SWCNTs作为纳米反应器,研究了不同GNRs的生长与SWCNTs之间的关系。通过拉曼光谱与透射电子显微镜(HRTEM)表征发现GNRs的宽度受SWCNTs直径的调控,尤其平均直径1.3nm的SWCNTs能够制备大量6、7-扶手椅型GNRs(6-AGNRs、7-AGNRs)。此外经过半导体型与金属型分离的SWCNTs对GNRs产率也具有一定影响。分析指出,GNRs与SWCNTs之间的范德瓦耳斯力作用是调控GNRs生长的关键因素。

Nano Res.│中山大学石磊课题组:碳纳米管调控石墨烯纳米带的生长

图文导读

Nano Res.│中山大学石磊课题组:碳纳米管调控石墨烯纳米带的生长

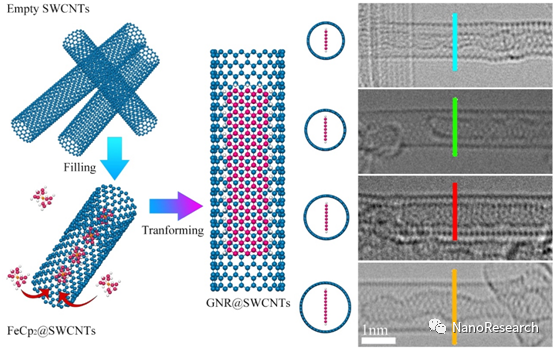

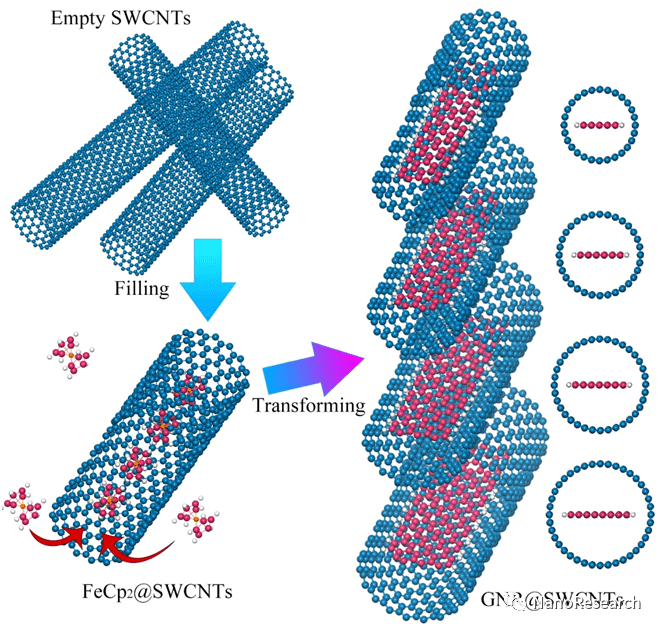

图1 实验合成方法示意图。

选取二茂铁作为前驱体分子,以具有不同直径分布的SWCNTs为纳米反应器,首先在有氧环境下利用热处理使SWCNTs封闭的端口打开,而后高真空环境中让二茂铁分子填充中空的SWCNTs,最后在一定温度下时二茂铁分子分解重组,在SWCNTs的限域空间中合成GNRs。

Nano Res.│中山大学石磊课题组:碳纳米管调控石墨烯纳米带的生长

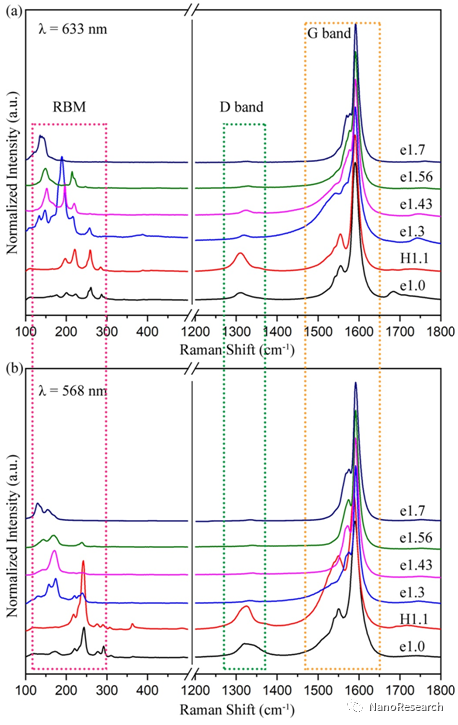

图2 具有不同直径分布的SWCNTs的拉曼光谱,激发光为(a)633 nm,(b)568 nm。图中虚线框标注了SWCNTs主要特征峰RBM,D峰和G峰。

实验选取了六种不同平均直径的SWCNTs,分别为由HiPco法制备的1.1 nm,由eDIPS法制备的1.0、1.3、1.43、1.56、1.7 nm的SWCNTs。由拉曼光谱可以观察到,其径向呼吸模RBM峰位与平均直径呈反相关,随SWCNTs直径的增大而红移;其D峰来源于SWCNTs的缺陷,可以看出1.3-1.7 nm的SWCNTs质量非常高,而1.0与1.1 nm的SWCNTs具有一定的缺陷。这可能对GNRs的制备造成影响。

Nano Res.│中山大学石磊课题组:碳纳米管调控石墨烯纳米带的生长

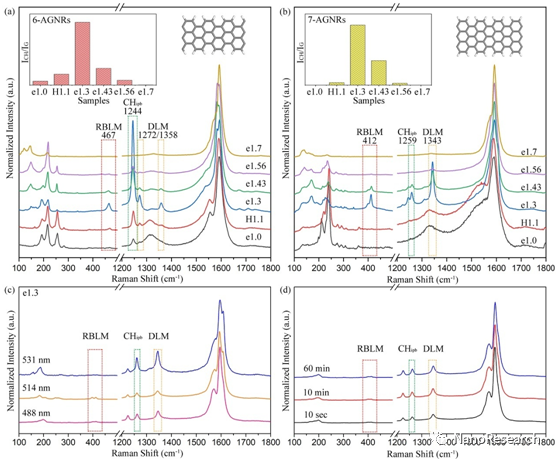

图3 合成有6、7-AGNRs的不同直径分布的SWCNTs的拉曼光谱,激发光为(a)633 nm,(b)568 nm。其中的内插图统计了不同直径SWCNTs样品中属于6与7AGNRs的拉曼特征峰CHipb的相对强度。(c)为488、514、531 nm激发的e1.3样品的拉曼光谱。(d)以不同反应时间在e1.3样品中制备GNRs的拉曼光谱结果。

利用共振拉曼效应,可以在633与568 nm激光下分别对6-AGNRs与7-AGNRs进行拉曼光谱表征,其特征峰如图所示为横向呼吸模RBLM,面内C-H振动CHipb和DLM,以CHipb的相对强度衡量6、7-AGNRs在不同直径分布SWCNTs中的产率发现,平均直径为1.3 nm的碳SWCNTs对两种纳米带都拥有最高的产率。同时还发现,GNRs的生长速率非常快,仅需10秒即可从二茂铁向纳米带转化。

Nano Res.│中山大学石磊课题组:碳纳米管调控石墨烯纳米带的生长

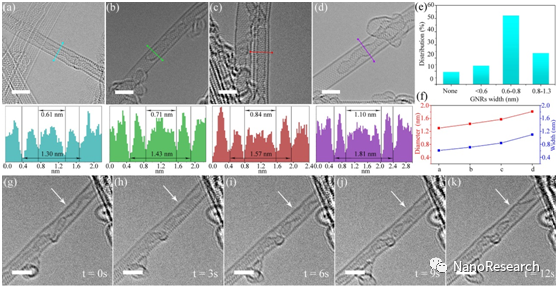

图4 (a)-(d) GNR@SWCNTs的HRTEM图像及其对应明度图;(e) GNRs宽度统计直方图;(f) GNRs宽度与SWCNTs直径的关联;(g)-(k) 每3秒拍摄HRTEM时间序列图像。标尺皆为2 nm。

通过HRTEM表征发现,GNRs的宽度与SWCNTs的直径存在紧密关联,GNRs边缘到SWCNTs管壁间的距离为0.35 nm左右,分析推测GNRs的生长宽度受到其与SWCNTs之间的范德瓦耳斯力作用的限制,因此可以利用不同直径SWCNTs制备不同宽度的GNRs。此外通过时间序列图像还观察到GNRs上存在的扭转结构在电子束的辐照下发生形态变化的过程。

Nano Res.│中山大学石磊课题组:碳纳米管调控石墨烯纳米带的生长

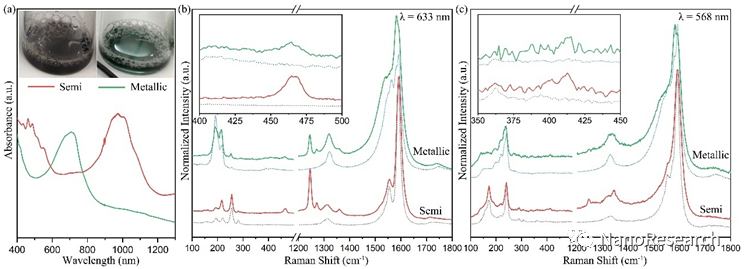

图5 (a) 金属与半导体分离后的1.3 nm直径分布的SWCNTs溶液及其吸收光谱,红线为半导体型,绿线为金属型;(b), (c) 为633与568 nm激发的半导体与金属型SWCNTs及其生长有GNRs后的拉曼光谱。

分别利用半导体型与金属型SWCNTs进行GNRs的生长,由拉曼光谱发现两者都可以制备6、7-AGNRs,但产量存在一定差异。分析认为,分离后的半导体与金属型SWCNTs存在直径分布的差异,同时分离过程带来了更多的缺陷,也会影响GNRs的生长。拉曼光谱中GNRs的特征峰并未发生偏移,因此可以判断SWCNTs的电学性质并没有影响到GNRs的结构。

作者简介

论文第一作者为张一帆博士共同通讯作者为杨国伟和石磊。本文的合作者有上海科技大学的曹克诚教授、乌尔姆大学的Ute Kaiser教授,产业技术综合研究所的Takeshi Saito研究员和Hiromichi Kataura研究员,维也纳大学的Hans Kuzmany教授和Thomas Pichler教授。
