华为Mate 20 X为什么长时间玩游戏不发热?原因在这

传统的散热方案,本身在CPU上是没有任何散热的,利用手机外的铝合金架构把热散出去,要想把散热做更好,贴石墨片再加一些胶水做成复合石墨片效果也许会更加理想。但要想使用在Mate 20 X身上,这套传统方案显然是行不通的。

上半年主打拍照时尚定位的P系列,下半年主推商务极致科技商务的Mate系列基本上贯穿华为这两年的发展。但如果关注今年的华为发布会就会发现不同以往。这次我们看到除了Mate20、Mate20 Pro之外又多了一个Mate20 X。

并且华为手机赋予这款产品石墨烯膜散热、手写笔等原来在华为手机中从没有出现过的功能。尤其是石墨烯散热散热技术,为此新浪手机专访Mate20背后的研发团队,一起揭开Mate20 X的秘密。

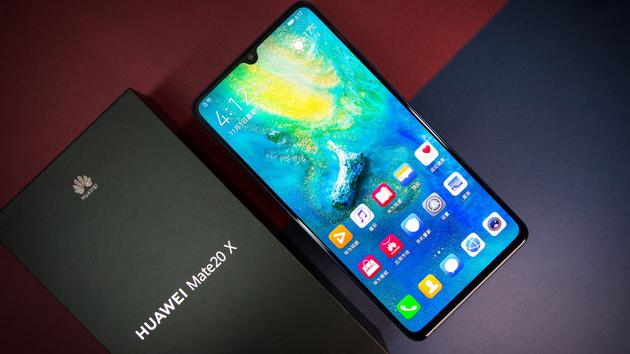

HUAWEI Mate 20 X

HUAWEI Mate 20 X

年初接到需求,灵感来自猎豹

18年初,一支资深的华为研发团队接到需求,开发一款Mate新旗舰手机,有着一支资深的华为研发团队接到需求,要求开发出一款游戏手机。平常只玩玩下象棋、围棋的他们听到这个需求,就很苦恼。首先就要了解游戏手机的特性。为此研发团队收集一百位手机玩家的反馈,最终得出结论:如果保证游戏不掉帧需要满足手机的稳定恒定在41℃到45℃之间。

结论出来了,但更纠结的是,性能对于麒麟980处理器来说并不是问题,手机如何稳定散热才能满足结论,达到游戏体验的极致?

奔跑中的猎豹

奔跑中的猎豹

这个时候他们从“猎豹”得到启发。我们都知道猎豹的特性擅长奔跑,尤其是爆发力强,奔跑速度能达到110公里每小时, 每秒跑30米。猎豹在奔跑时会制造大量热量,但是由于猎豹身上都没有汗腺也就没有出汗散热系统,导致体温达到危险的41度,唯一的解决方式就是停下来休息。所以这种“爆发力”也只能持续2-3分钟。

于是内部成立了一个小团队,打造一款可以“长跑”的猎豹。他们把麒麟980处理器比做猎豹的心脏,但要改造这枚心脏,让它更强健的同时拥有更低的功耗。

这里要讲到的还是之前华为的GPU Turbo技术。不过这里还有个关键技术,研发团队在Mate 20 X上增加了智能AI调度系统,它的好处就是经过大量精密计算之后,会预料在什么样的场景下,什么样的前提下,什么样的背景下,CPU应该达到哪个频率。

使用了智能AI调度系统之后,研发团队在通过打《刺激战场》测试中发现,由之前4瓦功率降到3瓦持续30分钟。可满足85%的用户需求。要想达到近乎100%,只能在硬件散热上下功夫。

为了散热“搬出”黑科技

传统的散热方案,本身在CPU上是没有任何散热的,利用手机外的铝合金架构把热散出去,要想把散热做更好,贴石墨片再加一些胶水做成复合石墨片效果也许会更加理想。但要想使用在Mate 20 X身上,这套传统方案显然是行不通的。

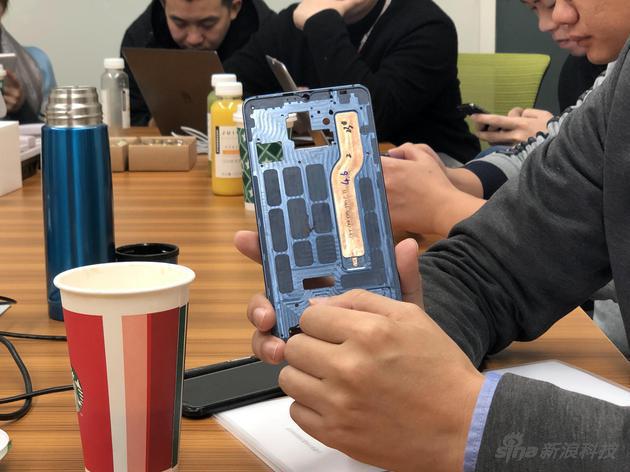

内嵌在Mate20 X上的VC液冷

内嵌在Mate20 X上的VC液冷

所以在这款Mate 20 X身上拿出了2012实验室经过3年准备的方案。简单来说,这套散热体系在CPU上增加了真空腔均热板技术(Vapor Chamber简称:VC)建立第一道游戏防线。

整体VC液冷均热板贴在CPU系统上,热量发出后,首先通过液冷技术把温度降下去。

VC液冷可以把它看作是人的循环系统,人在长跑时将热量通过汗腺发散,但像猎豹由于缺少汗腺,热量散发不出去也就造成了爆发力强但续航不足。

在手机上VC均热板可以做的很宽,覆盖SoC,最后通过方案评估选择VC,VC有上下盖板,中间有一个毛细通道,抽真空,打水,一般的水100度可以沸腾,抽真空,不需要100度沸腾,到冷凝端相变,蒸汽变液体,比纯铜导热系数高20倍。

而第二道防线使用石墨烯膜替代传统的石墨膜形成循环系统,两道防线一拦截,把心脏系统进行循环,皮肤系统进行循环。

据悉,Mate 20 X当中的石墨烯膜由99%以上单层率的氧化石墨烯悬浮液做原材料加工而成,基本结构单元是石墨烯,非石墨微片。这种新材料新工艺,不用胶粘直接烧结出高导热石墨烯片,具有高热通量,完全突破了传统高导热石墨片的厚度限制。

“石墨烯”材质我们已经不陌生了,比如未来在电池等方面它的前景非常广阔。但是从2004年被发现到Mate 20 X之前,这项技术没有商用呢?良品率是个关键的问题,华为研发团队介绍, 仅涂布工艺,前后用一年多时间消耗十几吨石墨烯原材料,才实现纳米材料均匀涂布,烧出高导热的石墨烯膜。但是初期良品率不到10%,要想实现量产良品率必须要达到85%以上。花了四年时间才在Mate 20 X上首秀。

新的架构搭建了两道防线使Mate 20 X的游戏体验短时间峰值功耗做到了8瓦,而在常规将平均功耗控制在了3瓦,并且温度始终保持稳定。

Mate 20 X是一款新开拓的产品线

据华为研发团队介绍,Mate 20 X是一款不同以往产品的一个新产品线。后面的“X”更像是华为“黑科技”代表作。比如说这次的石墨烯膜散热技术。

华为Mate 20系列配备的游戏手柄

华为Mate 20系列配备的游戏手柄

当然不止石墨烯,还有7.2英寸屏幕、首款在手机上使用的华为M-Pen手写笔、更好的音质以及麒麟980处理器,它将满足各个年龄对产品的需求。

Mate 20 X的推出仅仅是华为展现“黑科技”的开始,未来还会有更多的技术展现在不同的产品。(瑞豪)
