成果介绍
石墨烯具有主动控制、精确调控、大调制深度等特点，在中红外(MIR)调节方面具有巨大的优势。这种石墨烯薄膜是通过化学气相沉积(CVD)或还原制备的，无法实现大规模生产，限制了应用。具有范德华(vdW)结构的石墨烯薄膜为柔性电极和电子器件提供了优异的机械和电学性能，可能是MIR调节的候选材料。然而，目前制备vdW石墨烯薄膜的技术需要粘合剂或溶液辅助，导致化学残留和性能下降。
有鉴于此，近日，香港理工大学陈韦教授团队提出了一种没有添加剂的简单机械粘接法制备大面积vdW石墨烯薄膜的新方法。通过选择具有适当断裂能的载体和衬底，石墨烯纳米片可以以一层一层的结构从一种聚合物转移到另一种聚合物。与化学气相沉积的相比，所得石墨烯薄膜具有理想的厚度和相当的导电性(92.8±4.6欧姆平方-1)与。它们具有较高的密实度，即使离子可逆插层，也具有良好的电化学活性和光电调节能力，可有效抑制90%的热辐射。该策略可以扩展到在各种聚合物衬底上制备高性能vdW石墨烯薄膜，并用于可持续和智能光电应用。
图文导读

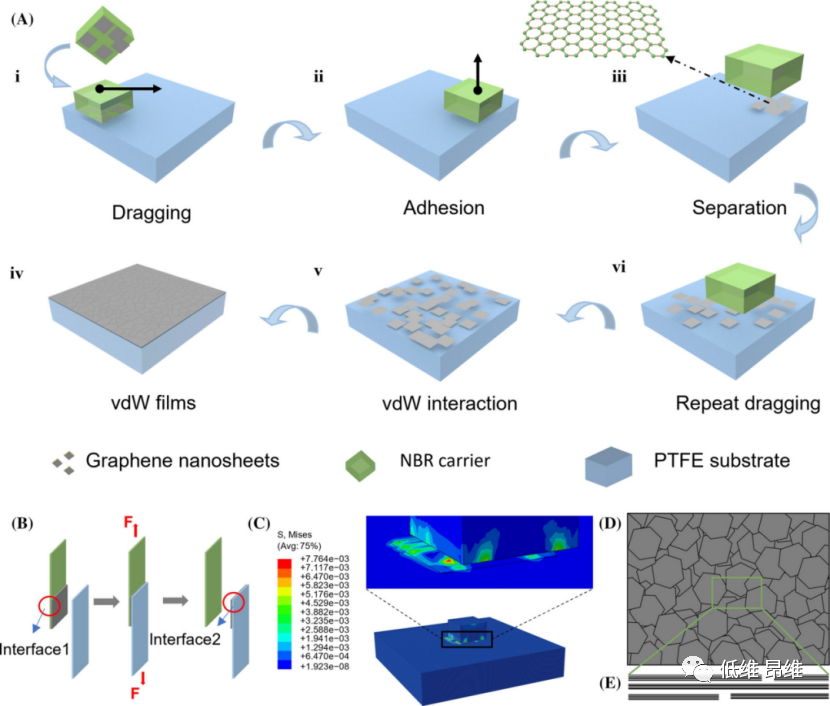

图1. 机械粘接法制备vdWGRfs。

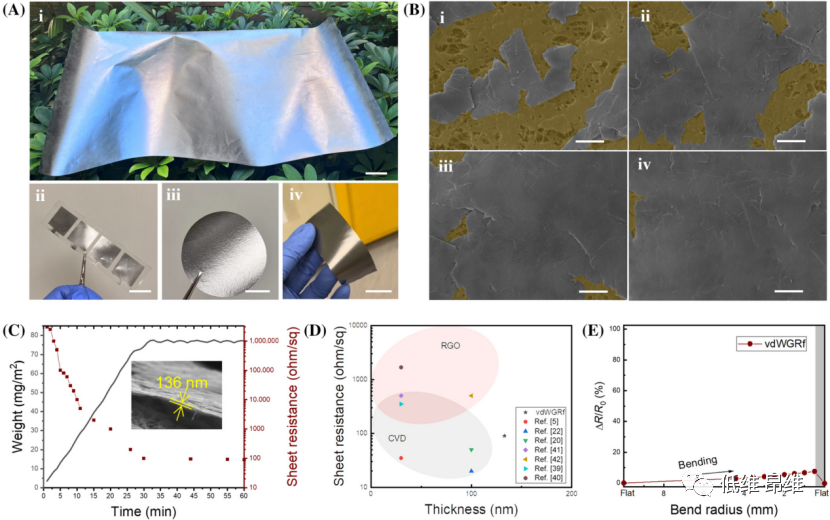

图2. vdWGRfs的形貌和电学性能。

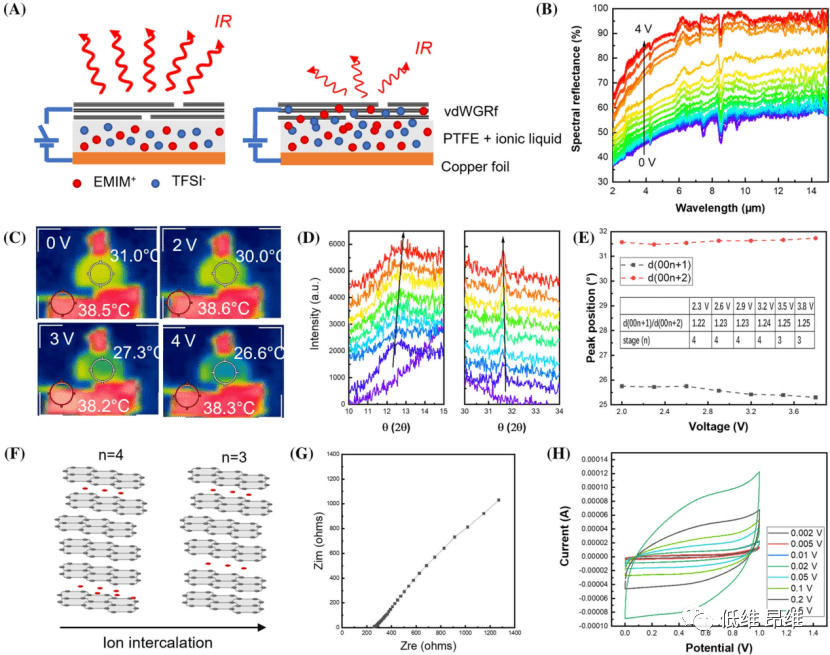

图3. vdWGRfs基电化学器件的性能。

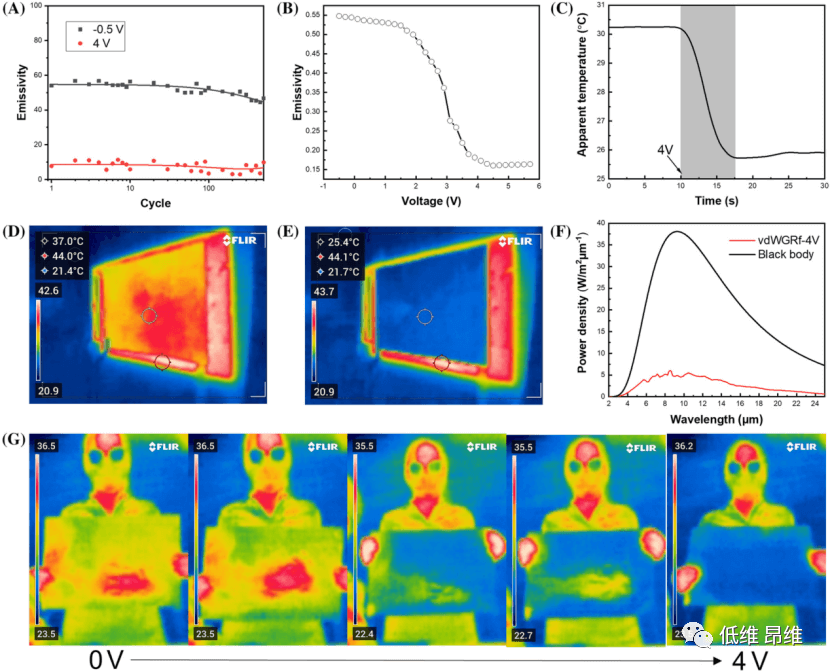

图4. 大面积vdWGRfs的MIR调节与热伪装。
文献信息
Scalable van der Waals graphene films for electro-optical regulation and thermal camouflage
(Infomat, 2023, DOI:10.1002/inf2.12418)
文献链接：https://onlinelibrary.wiley.com/doi/10.1002/inf2.12418
