CHEZACARB高导电碳黑产品特点

【导电性能优异】：高结构碳黑，很低的添加量即可达到优异的导电性能，二次破碎后导电性也基本不受影响。

【分散性能良好】：高结构和柔软颗粒，易于加工分散，使材料的电性能/机械性能得以均衡，最终制品外观光洁流畅。

【高加工性良好】：外观为直径0.5-2.5毫米的颗粒，加工过程不易产生粉尘飞扬，利于保护员工和环境。

AC80高导电碳黑技术指标

性质参数	测试方法	单位	规格参数
氮吸收值	ASTM D 3037	m²/g	min.800
碘吸收值	ASTM D 1510	mg/g	min.950
DBP吸收值	ASTM D 2414	ml/100g	min.390
pH值	DIN ISO 787/9	–	6.5-9.5
干燥失重	DIN ISO 787/2	%	<0.8
灰份	DIN 53 586	%	<2
含硫量	ASTM D 1619	%	<0.8
电阻	Philips-Method	Ohm.cm	<20
筛余物( 0,045 mm)	ASTM D 1514	%	<0.05
粉末含量	ASTM D 1508	%	<20
颗粒硬度	ASTM D 3313	g	–
堆积密度	ASTM D 1513	g/l	>112

聚丙烯

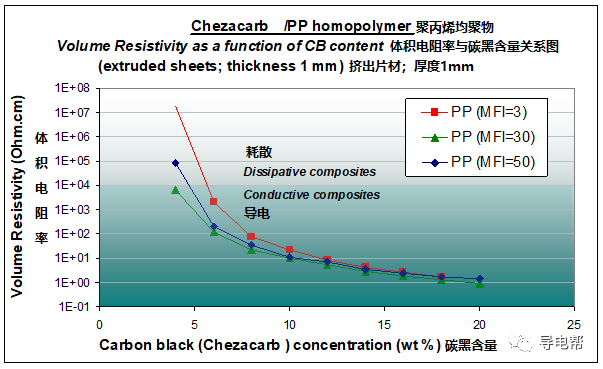

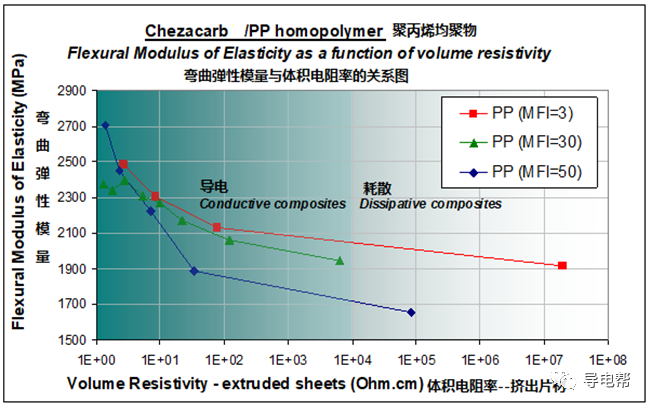

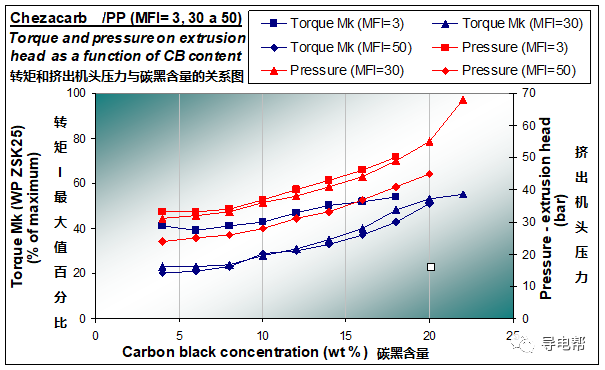

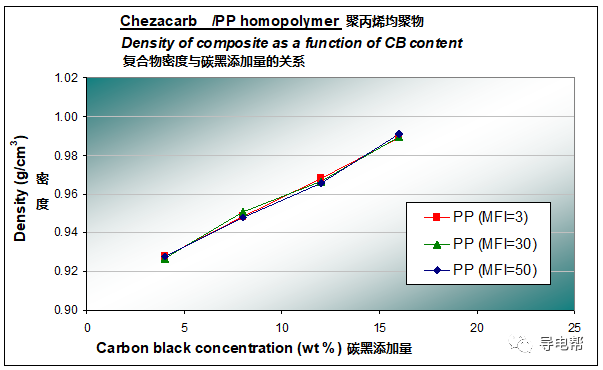

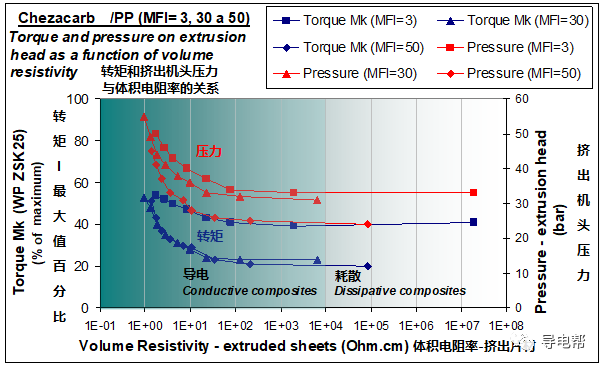

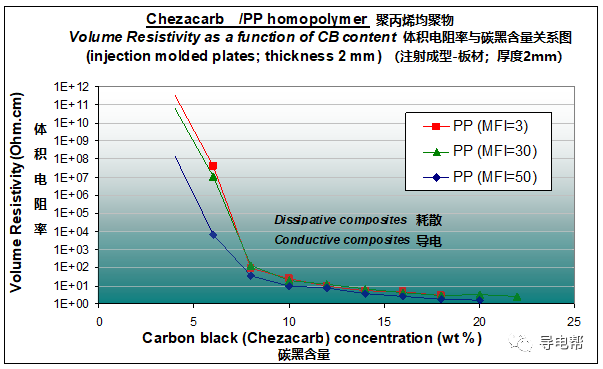

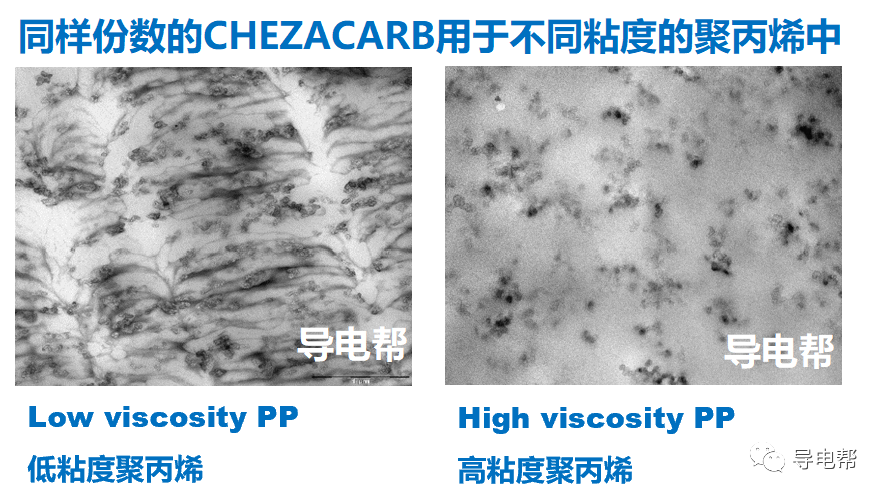

聚丙烯是一种性能优良的热塑性合成树脂，为无色半透明的热塑性轻质通用塑料。具有耐化学性、耐热性、电绝缘性、高强度机械性能和良好的高耐磨加工性能等。它是丙烯通过加聚反应而成的聚合物。系白色蜡状材料，外观透明而轻。化学式为(C3H6)n，密度为0.89～0.91g/cm3，易燃，熔点189℃，在155℃左右软化，使用温度范围为-30～140℃ 。在80℃以下能耐酸、碱、盐液及多种有机溶剂的腐蚀，能在高温和氧化作用下分解。聚丙烯广泛应用于服装、毛毯等纤维制品、医疗器械、汽车、自行车、零件、输送管道、化工容器等生产，也用于食品、药品包装。
