TUBALL单壁碳纳米管在压敏胶和保护膜涂层上的应用

TUBALL™ 单壁碳纳米管代替传统抗静电剂，在胶带和膜涂层上的应用，可满足电子行业日益严苛的需求。

优点:

• 单壁碳纳米管的化学惰性和稳定性

实现10⁶—10⁷ Ω/sq的永久、稳定的表面电阻率

• 超低单壁碳纳米管添加量低（至0.04%）

实现>85%的高透明度

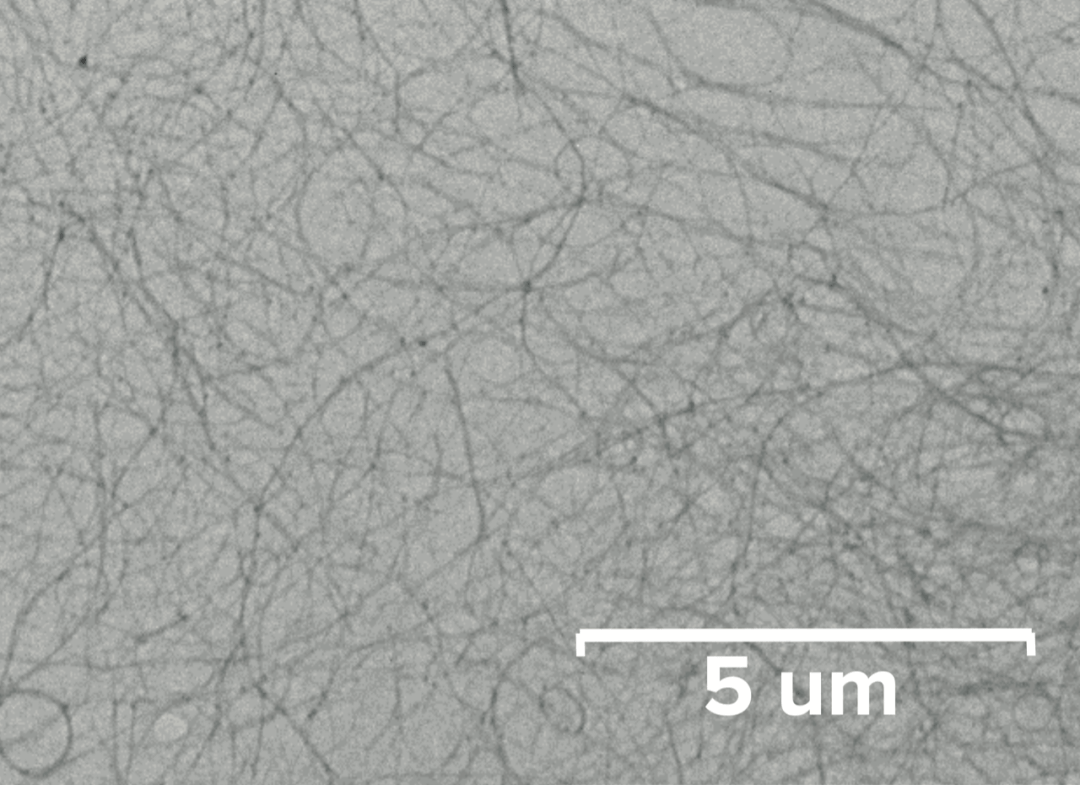

• 单壁碳纳米管在材料内部形成增强的三维网络结构

增强机械性能

易于使用

为简化单壁碳纳米管的应用，OCSiAl (奥科希艾尔) 开发了适用于各种材料的行业友好的工艺:

• TUBALL™ MATRIX 预分散体
• TUBALL™ COAT_E 和 TUBALL™ LATEX 等分散液

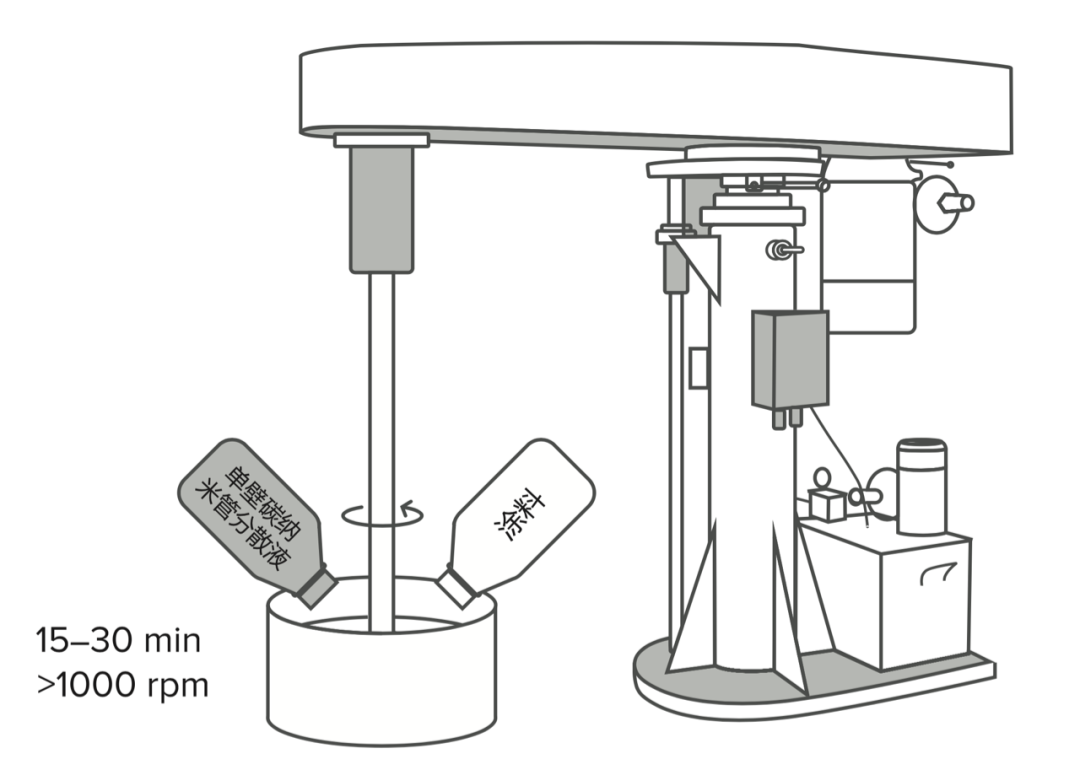

这些单壁碳纳米管解决方案让客户能够使用标准设备和原配方以及正常的涂覆工艺。

应用介绍

TUBALL™ MATRIX 617 beta 是基于硅橡胶的单壁碳纳米管预分散体，可直接将单壁碳纳米管添加 PEDOT 底涂上的有机硅压敏胶保护膜中。与其他抗静电剂相比，单壁碳纳米管在超低添加量下， 可实现更高的电导性和透明度，同时对其他性能影响极小。

添加 TUBALL™ 单壁碳纳米管的抗静电压敏胶保护膜特性:

• 永久、稳定的导电性<10⁷ Ω/sq
• 高透明度或保持颜色
• 良好的润湿性能
• 对铂金固化无影响
• 对剥离强度影响小
• 表面无油迁移
• 易于使用

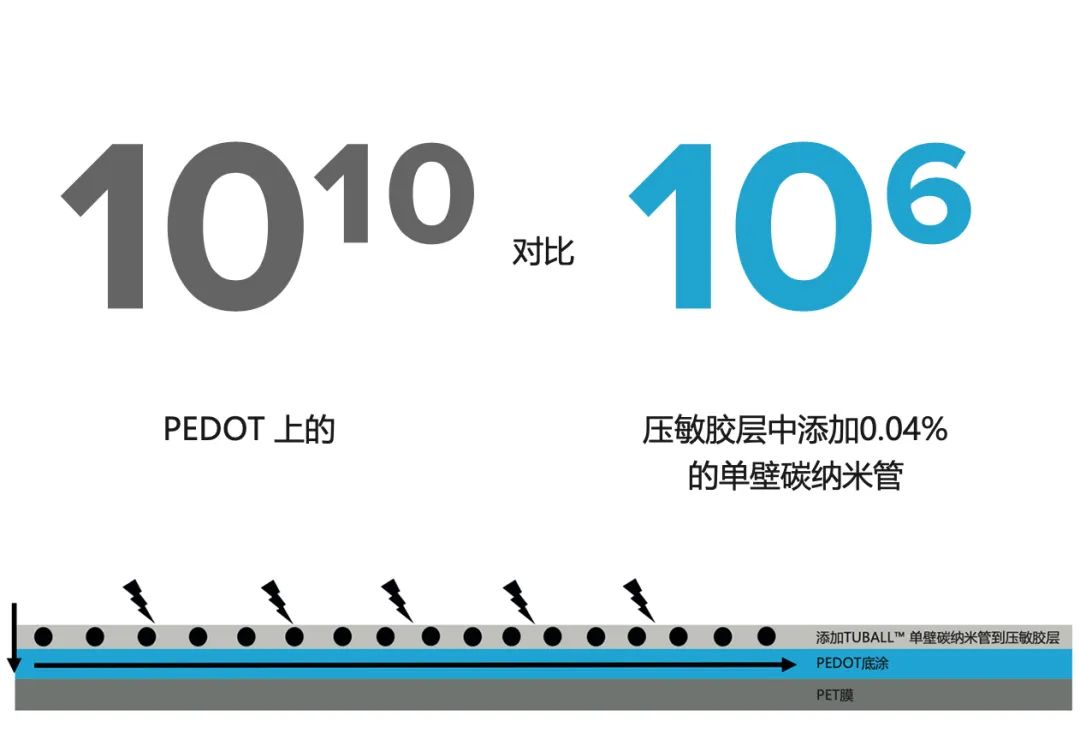

/改善表面电阻率/

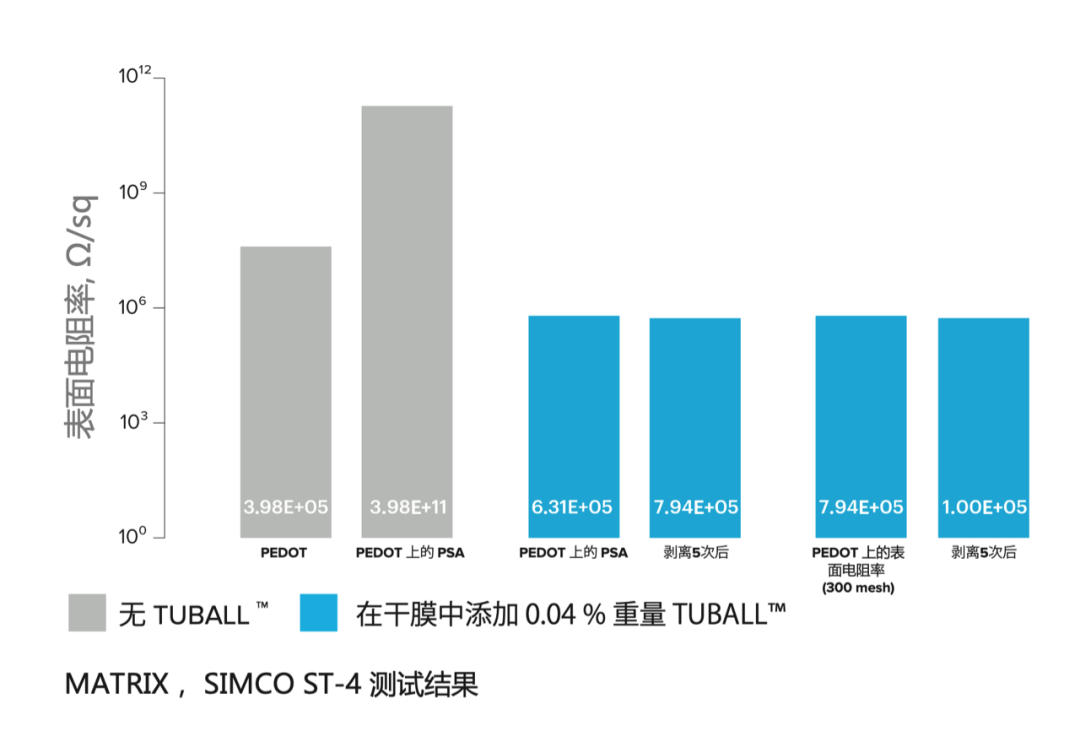

/ 不同基材TUBALL™稳定的导电性测试结果 /

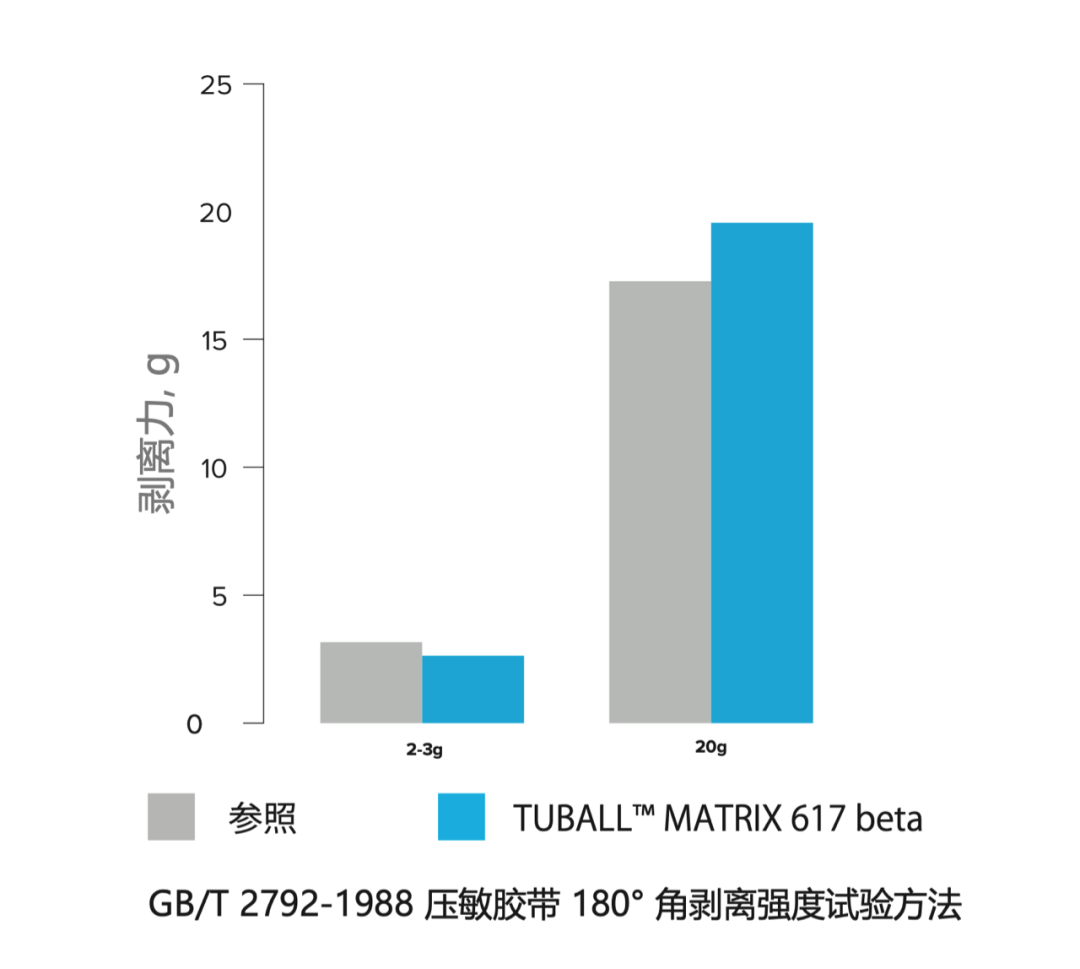

/ 压敏胶配方的剥离强度对比 /

TUBALL™ COAT_E和TUBALL™ LATEX是预分散的TUBALL™ 单壁碳纳米管分散液， 可直接添加到PET保护膜底涂。与其他抗静电剂相比，单壁碳纳米管可以在不影响透明度和机械性能等重要性能的情况下提高PET保护膜的导电性。

添加TUBALL™单壁碳纳米管的PET保护膜特性:

• 10⁵—10⁹ Ω/sq 稳定的表面电阻率
• 高附着力于 PET 基材
• 改善的耐磨性
• 光学透明度> 90%

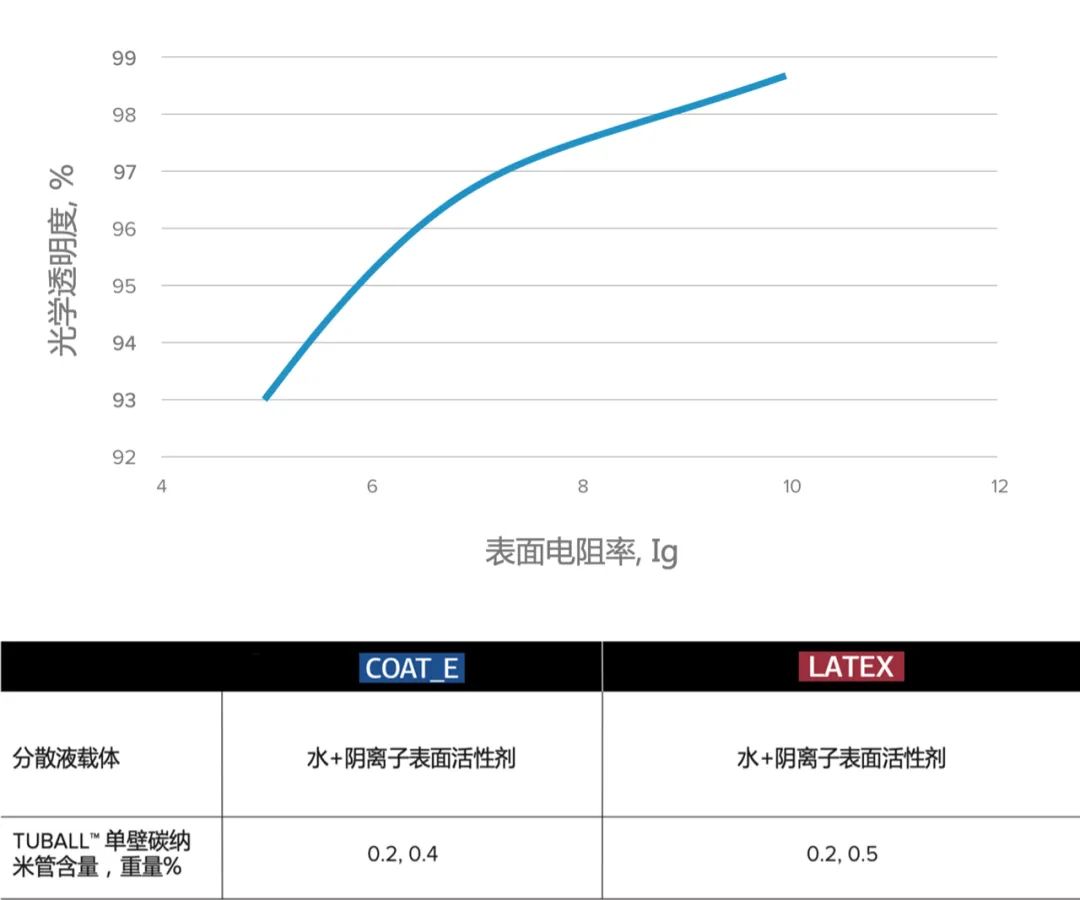

/ TUBALL™ COAT_E性能 /

TUBALL™ COAT_E是TUBALL™单壁碳纳米管分散液产品，可直接添加到紫外光固化涂料中。与其他抗静电剂相比，单壁碳纳米管可以在不影响透明度和膜厚等其他重要性能的情况下实现紫外光固化涂层的导电性。

添加 TUBALL™ COAT_E 的紫外光固化涂料的特性:

• 10⁶—10⁷ Ω/sq 的稳定、永久的表面电阻率
• 透光率 85% 以上
• 干膜厚度 5–10 μm
• 涂料稳定性 6 个月以上

产品描述

预分散体载体: 异丙醇、分散剂和水的混合物

TUBALL™ 含量: 0.3 %(重量百分比)
