Nat. Photonics综述: 石墨烯-半导体异质结揭示了新兴的光伏发电

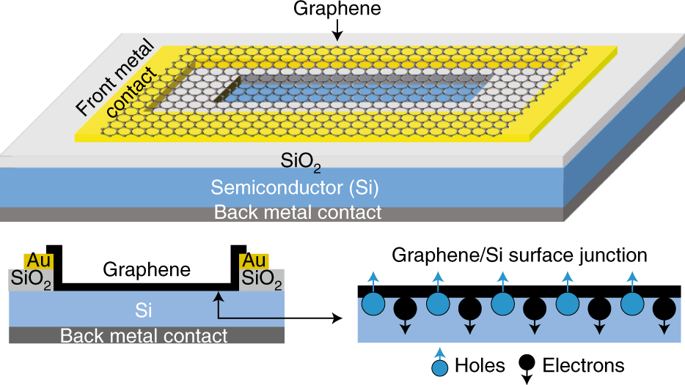

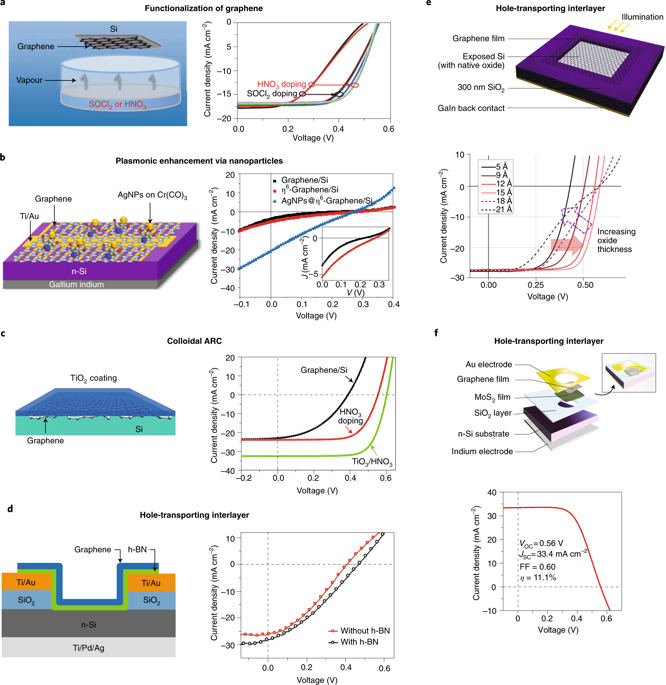

石墨烯在体半导体顶部的电子耦合和由此产生的界面能带重组在前表面下方仅产生一个光敏结。独特的是,这种结构导致表面非常靠近耗尽区,从而可以直接接入光敏结,这可以通过表面官能化和/或等离子体纳米颗粒的掺入来修饰。近日,伊利诺伊大学芝加哥分校Sanjay K. Behura和 Vikas Berry课题组总结了在这种石墨烯-3D半导体(主要是硅SI)光伏器件模型。本文特别提到所重点介绍的石墨烯-半导体硅Schottky结构模型是由我国清华大学朱宏伟教授课题组于2010年首次报道。这种基于石墨烯-半导体的异质结,可调谐载流子传输和相对增强的光学吸收将在2D光电子学、光伏学、光子学和纳米电子学领域中具有变革性影响。

Nat. Photonics综述: 石墨烯-半导体异质结揭示了新兴的光伏发电

Nat. Photonics综述: 石墨烯-半导体异质结揭示了新兴的光伏发电

Behura, S. K.; Wang, C.; Wen, Y.; Berry, V., Graphene–semiconductor heterojunction sheds light on emerging photovoltaics. Nat. Photonics 2019. Nat. Photonics

Doi:10.1038/s41566-019-0391-9.

https://doi.org/10.1038/s41566-019-0391-9
