华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

据介绍, 当时花了十几吨石墨烯原材料,搞了一年多的时间,才实现纳米材料均匀涂布,才能烧出高导热的石墨烯膜。同时,石墨烯膜质地柔软,在切割的时候由于不易切断,会出现“藕断丝连”的情况,早期良率不到10%,但量产至少要达到良品率85%。石墨烯膜生产工艺路线完全不同于传统石墨膜,华为手机研发团队为此几乎更换了所有设备,最终与产业界合作伙伴一起,将石墨烯散热片的良品率做到了商用级别。

前不久,华为Mate20系列手机发布并首销,与以往的Mate系列组成不同,这一次的华为Mate20系列多了一个新的成员——华为Mate20 X。

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

“X”在不同的手机上有着不同的意思,在华为Mate20 X手机上,“X”代表的是极致,所以我们可以看出这款手机的屏幕达到了极致,性能达到了极致,续航达到了极致,而且散热也达到了极致。

今天我们就要说说华为Mate20 X散热系统中的石墨烯散热技术,这项技术是业界首创,其与VC液冷的组合成就了华为Mate20 X极致的游戏体验。

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

为了打造极致的游戏手机,华为曾邀请了100位顶级游戏玩家进行交流,在交流过程中,华为发现游戏玩家们的需求痛点基本保持了一致,都集中在了掉帧、卡顿、还有发热上。华为Mate 20 X搭载的今年全新基于7nm制程工艺的麒麟980处理器,可以提供强悍的性能输出,应对市面上主流的大型手游可以说是轻轻松松,。然而在强悍性能的背后问题也接踵而至,而问题就在于如何解决强悍的麒麟980在运行时产生的大量热量手机在带来极致游戏体验时也会产生很大的热量,如果手机无法稳定散热,随着时间的增加手机性能也会随之降低。,这可以说是伴随处理器性能产生的一个问题。

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

传统的散热方案,本身在CPU上是没有任何散热的,利用手机外的铝合金架构把热散出去,要想把散热做更好,贴石墨片再加一些胶水做成复合石墨片效果也许会更加理想。但要想使用在Mate 20 X身上,这套传统方案显然是行不通的。

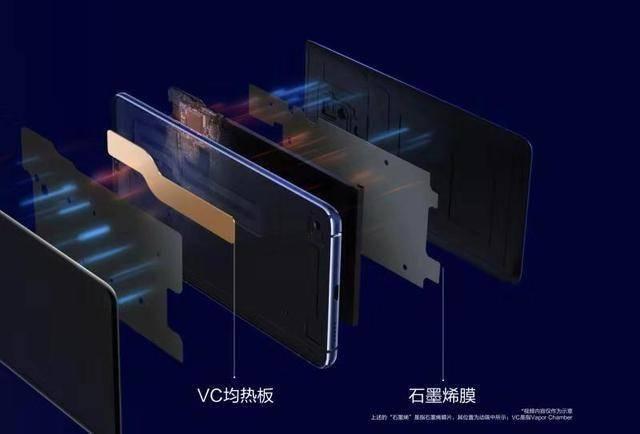

所以在这款Mate 20 X身上拿出了2012实验室经过3年准备的方案。简单来说,这套新散热体系在CPU上增加了真空腔均热板技术(Vapor Chamber), 建立第一道游戏防线。在手机上VC均热板, 较热管, 可以做的很宽,全覆盖SoC。 VC有上下盖板,中间有一个毛细通道,抽真空,打水,一般的水100度可以沸腾,抽真空,不需要100度沸腾,到冷凝端相变,蒸汽变液体,比纯铜导热系数高20倍。

而第二道防线使用石墨烯膜替代传统的石墨膜形成循环系统,两道防线一拦截,把心脏系统进行循环,皮肤系统进行循环。

据悉,Mate 20 X当中的石墨烯膜由99%以上单层率的氧化石墨烯悬浮液做原材料加工而成,基本结构单元是石墨烯,非石墨微片。这种新材料新工艺,不用胶粘直接烧结出高导热石墨烯片,具有高热通量,完全突破了传统高导热石墨片的厚度限制。

“石墨烯”材质我们已经不陌生了,比如未来在电池等方面它的前景非常广阔。但是从2004年被发现到Mate 20 X之前,这项技术没有商用呢?良品率是个关键的问题,华为研发团队介绍, 仅涂布工艺,前后用一年多时间消耗十几吨石墨烯原材料,才实现纳米材料均匀涂布,烧出高导热的石墨烯膜。但是初期良品率不到10%,要想实现量产良品率必须要达到85%以上。花了四年时间才在Mate 20 X上首秀。

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

新的架构搭建了两道防线使Mate 20 X的游戏体验短时间峰值功耗做到了8瓦,而在常规将平均功耗控制在了3瓦,并且温度始终保持稳定。

在充分了解玩家们的需求痛点以及影响游戏体验的问题根源后,华为着手进行了三项工作,首先是调整麒麟980的功耗调度,让手机在运行时针对不同的运行环境确保CPU性能最优并且降低功耗。

其次是采用VC均热板技术,使用这一技术可以将之前热管对CPU热源的覆盖由不足50%提升至100%,一维均热扩展至二维散热,从而让热源的热量快速从热源芯片传出,并通过整机均温措施,避免局部热点的形成。

另外就是石墨烯散热技术了,石墨烯本身拥有超高的导热系数,可以起到良好的均温散热作用,能就保证华为Mate 20 X可以长时间持续地进行高性能使用。

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

据介绍, 当时花了十几吨石墨烯原材料,搞了一年多的时间,才实现纳米材料均匀涂布,才能烧出高导热的石墨烯膜。同时,石墨烯膜质地柔软,在切割的时候由于不易切断,会出现“藕断丝连”的情况,早期良率不到10%,但量产至少要达到良品率85%。石墨烯膜生产工艺路线完全不同于传统石墨膜,华为手机研发团队为此几乎更换了所有设备,最终与产业界合作伙伴一起,将石墨烯散热片的良品率做到了商用级别。

华为Mate20 X极致游戏体验背后的功臣:石墨烯散热技术解读

所以,当华为Mate20 X到达用户手中的时候,各方面的表现都是完美的,但是如果不了解这些几乎背后的故事,大家一定会觉得这些都是很容易实现的,但事实表明,目前也也只有华为能够推出体验如此极致的手机。

并且据介绍,华为手机对自己的要求是每一代产品比上一代提升最少20%。每款旗舰机可能都要有上亿美金的投入,为了提升产品的竞争力,华为手机对此从不手软。

所以,华为Mate20 X上市之后非常的受欢迎,也只有真正体验过这款手机的用户才知道“极致”的定义。

本文来自搜狐网,本文观点不代表石墨烯网立场,转载请联系原作者。
