关于在产品上设计密封圈，相信大家都有很多的想法，每个公司也都会重点教大家设计的方法，不过今天我想讲的是，很多公司的密封圈设计方法已经老化了，都还在用O 型密封圈，这个是很不可思议的，今天我给大家看看别人家的密封圈设计是如何的。

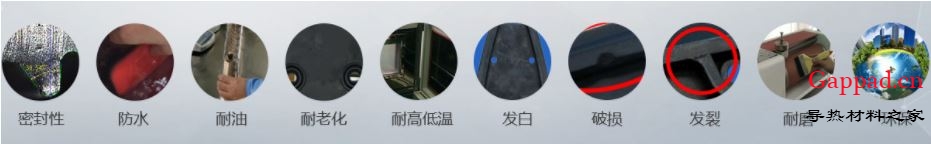

先来看看密封圈的设计需要考虑哪些方面的验证，如下图所示： 密封性，耐油性，防水性，耐老化，耐高低温，发白，破损，发裂，耐磨等等，这些都是一个成熟的研发设计师应该要考虑的。
1 O型密封圈
这种用的很多了，设计的时候就主要考虑压缩率，变形量，填充量，平面密封还是径向密封的问题了

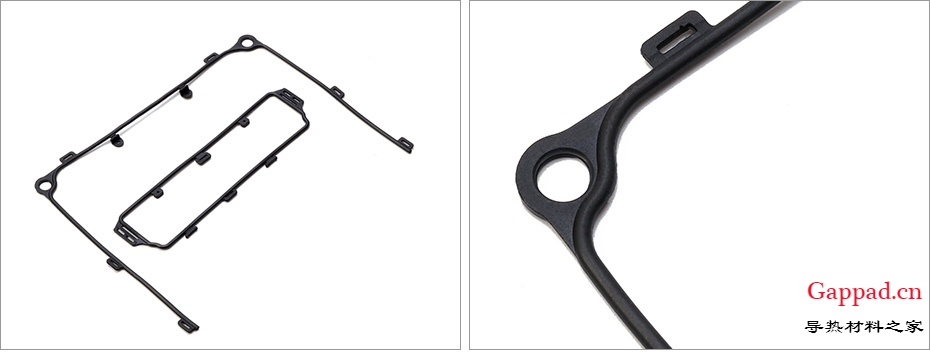

2 异形密封圈
这种就很多了，设计异形一个是增加压缩，另外一个原因是更好的舒展开来，密封均匀，且操作方便

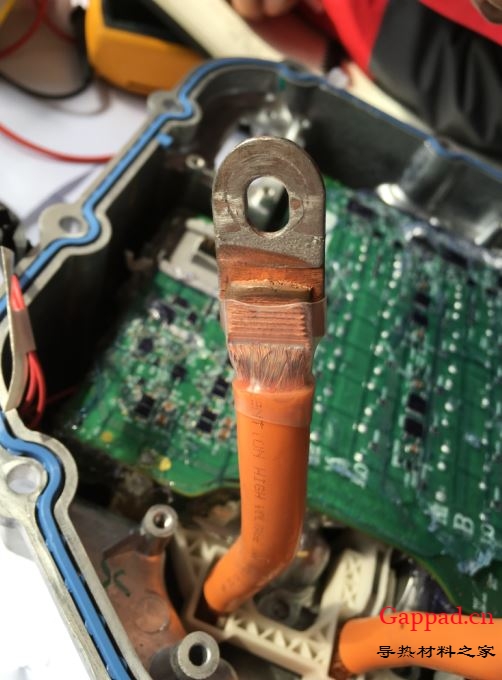

下面是特斯拉的逆变器密封圈设计

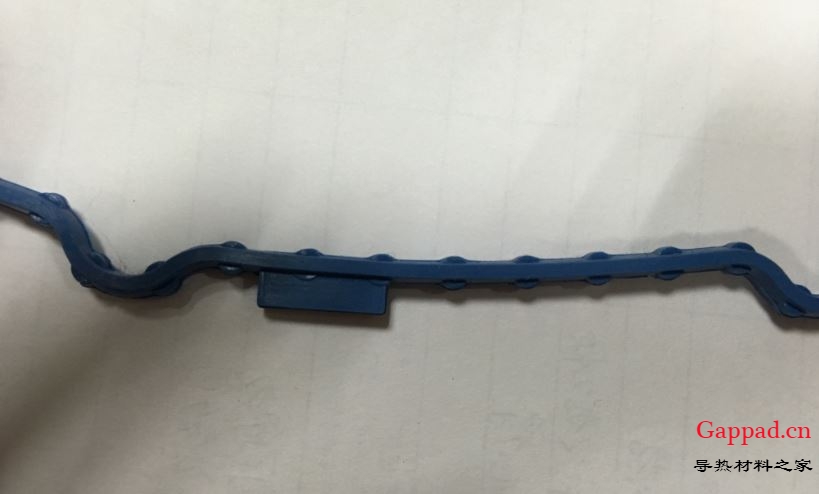

他们的密封圈设计的时候带了很多凸点，就是为了定位，而且很多大方块是为了更好的舒展均匀性
3 CIPG 密封方式
CIPG主要是指cured in place gasket, 主要研究的是胶，先点胶在机壳盖子上，等固话后再装配4 FIPG密封 FORMED IN PLACE GASKET, 这个主要是指先点胶，然后马上安装（这种可能会溢出胶，都是正常现象）
