技术推广|环保型石墨烯、铜基电接触复合材料产业化项目

本团队利用CVD在铜粉表面上均匀地沉积单层或者多层石墨烯,形成铜粉和石墨烯之间的二维石墨烯界面和石墨烯/铜的三维网络结构。石墨烯的三维网络结构增大了铜粉的抗氧化表面积,提供了更好的热扩散通道,并且基于石墨烯超薄(厚度仅原子层级)的特性,不影响铜基体的电导率。

一、项目概述

电接触材料是以白银或黄金等有色金属为基体材料,作为电器产品的核心部件,素有“电器心脏”之称,是国民经济各领域不可或缺的基础材料之一。本团队利用CVD在铜粉表面上均匀地沉积单层或者多层石墨烯,形成铜粉和石墨烯之间的二维石墨烯界面和石墨烯/铜的三维网络结构。石墨烯的三维网络结构增大了铜粉的抗氧化表面积,提供了更好的热扩散通道,并且基于石墨烯超薄(厚度仅原子层级)的特性,不影响铜基体的电导率。

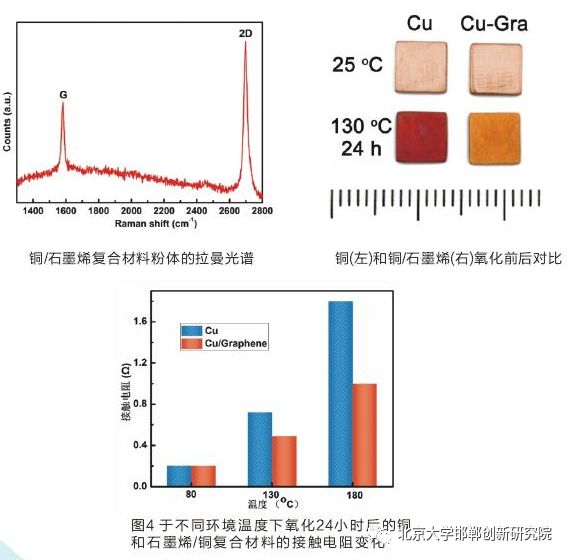

技术推广|环保型石墨烯、铜基电接触复合材料产业化项目

二、技术特点

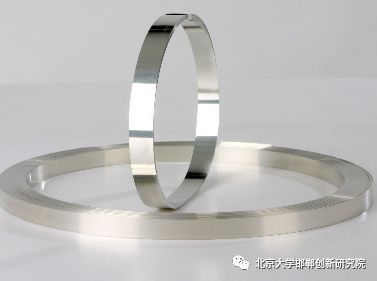

技术推广|环保型石墨烯、铜基电接触复合材料产业化项目

1.石墨烯表面改性的隔离开关触头的镀层的盐雾试验国标10级,在9 kg压力下工件装机实际耐磨3,000次;

2.石墨烯改性断路器电触头,其中电导率26 MS·m-1,机械寿命满足随开关机械操作次数10,000次,电寿命满足满容量开断次数20次(开断电流31.5 kA)。

三、技术所处阶段

技术成熟,产业化阶段。

四、应用市场

技术推广|环保型石墨烯、铜基电接触复合材料产业化项目

本技术可用于高导电、高导热、耐磨、耐电弧侵蚀性能好的高低压隔离开关、断路器用石墨烯增强复合电触头材料及产品。

五、合作方式

合作研发,技术转让,技术许可

本文来自北京大学邯郸创新研究院,本文观点不代表石墨烯网立场,转载请联系原作者。
