一张图看懂高导热石墨膜

石墨散热片是由石墨做成的,是一种全新的导热散热材料,具有独特的晶粒取向,沿两个方向均匀导热,片层状结构可很好地适应任何表面,屏蔽热源与组件的同时改进消费类电子产品的性能。产品均匀散热的同时也在厚度方面提供热隔离。

一张图看懂高导热石墨膜

你不得不知道的导热石墨膜知识大普及

导热石墨膜是什么?今天就来个大普及吧,废话不多说,想了解的同学往下看。

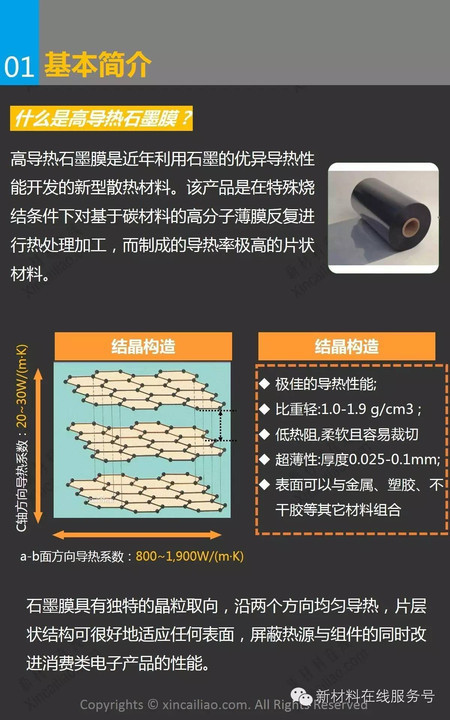

一、导热石墨膜是一种全新的导热散热材料,可以沿两个方向进行均匀导热,还能够屏蔽热源与组件的同时改进消费类电子产品的性能。

二、导热石墨膜拥有超高导热性能,容易操作,低热阻,重量轻的特点。按性能特点可分为:人工合成导热石墨膜和天然导热石墨膜。

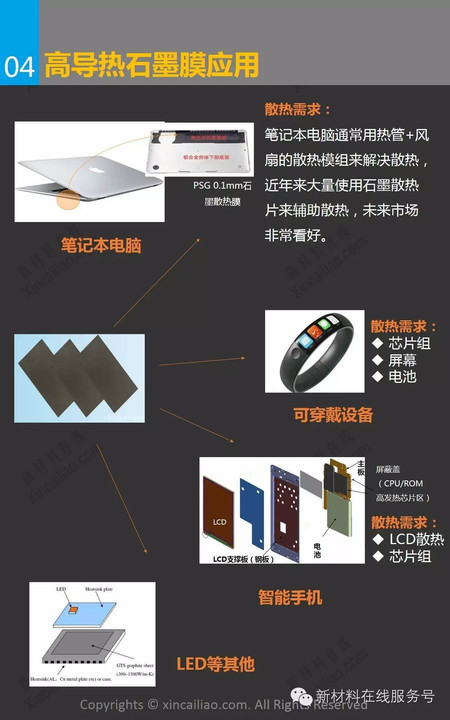

三、导热石墨膜应用范围:IC、CPU、MOS、LED、散热片、LCD-TV、笔记本电脑、通讯设备、无线交换机、DVD、手持设备、摄像机/数码相机、移动电话等。

四、导热石墨膜的加工方法:

1.背胶加工

为了能更好粘附在ic及电子元件电路板上,需在导热石墨片的表面进行背胶加工,可分为双面背胶和单面背胶2种。

2.覆膜加工

一些产品在电路设计中需要绝缘隔热,而导热石墨片本身是导电的,这时候就需要在导热石墨片的表面进行覆膜加工处理,以实现产品性能最优化。

3.包边加工

石墨在模切过程中,边缘容易掉粉,有时候还要对导热石墨片进行包边处理。

五、笔记本电脑、LED、数码相机产品外表面的石墨膜层部分脱落或很稀薄,对产品的工作有何影响?

石墨膜层少量脱落井不形响正常工作,可不作处理。如果脱落较多,可用6B铅笔涂复脱落或稀薄区城,然后用万用表Rx1K档侧且涂发层任意两点间的电阻(应不大于10-20千欧)。为了防止涂上的铅笔粉被探掉,可涂上一层清漆作保护层。

六、产品特性:

功能多样:表面可以与金属、塑胶、不干胶等其它材料组合以满足更多的设计功能和需要。

低热阻:热阻比铝低40%,比铜低20%

重量轻:重量比铝轻25%,比铜轻75%

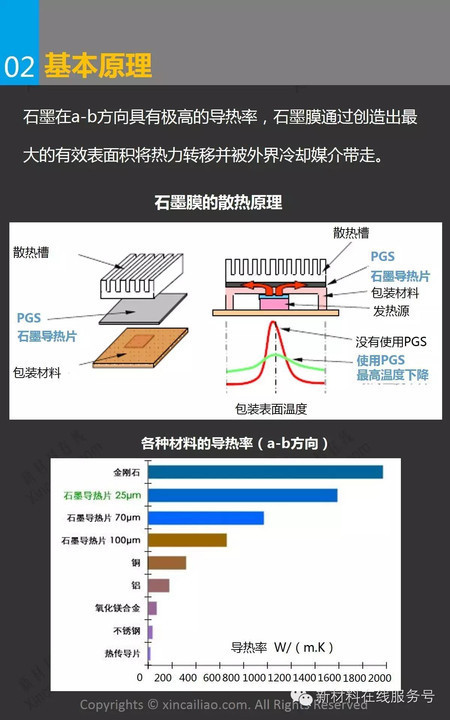

高导热系数:石墨散热片能平滑贴附在任何平面和弯曲的表面,并能依客户的需求作任何形式的切割。平面内具有1200 W/m-K范围内的超高导热性能。

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

碳元科技发展有限公司专注于为电子产品的散热问题提供整体热解决方案;随着电子产品向大功率、高运算领域的发展,散热日益成为一个亟待解决的难题。公司依托中科院下属的科研机构及高等院校的技术支持,自主开发出了具有完全知识产权的专利产品:高导热石墨膜系列产品和陶瓷-石墨复合散热片。

高导热石墨膜TGS系列产品,令消费类电子产品小型化,轻型化生产成为可能,其最薄0.012mm的厚度,高达1780 W/m.K的导热系数,填补了国内相关产品的空白,广泛用于手机、LCD等消费类电子的产品的散热部件。

陶瓷-石墨复合材料集中了石墨的高导热和陶瓷的高强度优点,广泛用于LED基板、电子元器件的散热等领域,是未来电子产品散热的发展方向。

石墨散热片是由石墨做成的,是一种全新的导热散热材料,具有独特的晶粒取向,沿两个方向均匀导热,片层状结构可很好地适应任何表面,屏蔽热源与组件的同时改进消费类电子产品的性能。产品均匀散热的同时也在厚度方面提供热隔离。

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

一张图看懂高导热石墨膜

本文来自雪球,本文观点不代表石墨烯网立场,转载请联系原作者。
