SpreaderShield® 柔性石墨散热片： 延长电池循环寿命、增加行驶里程并防止扩散

下一代电动汽车（EV）、电动飞机（ePlane）和船用电池系统需要快速充电、高能量密度、安全性和长寿命。为此，它们需要轻薄耐用的热管理材料。这些材料不仅要在苛刻的充电和工作条件下冷却电池，还要在电池发生故障时防止扩散。SpreaderShield® 柔性石墨可用作电池组或模块电池之间的散热片。在这些锂离子电池组中，它可以直接取代笨重的铝鳍片，因为在这些电池组中，轻便、紧凑和安全是至关重要的。

应用

在电动汽车、电动飞机和船用电池系统中，传统的热管理金属（如铝）生产的电池模块和电池组太厚太重，不实用。SpreaderShield 柔性石墨散热片可直接取代铝，从而达到以下目的

• 延长电池寿命
• 实现快速充放电操作
• 防止电池故障时的扩散

SpreaderShield® 柔性石墨概述

SpreaderShield 柔性石墨散热片可使用随附的压敏胶直接粘贴到袋式和棱柱式电池上。此外，电池之间通常会安装一个泡沫垫，以保持石墨和电池之间的压力一致。石墨能在电池片上均匀分布热量，减少热点，延长电池片的使用寿命。然后，它将多余的热量转移到冷板或散热片上，将热量散发到周围环境中。

通过有效散热并将热量散发到冷板上，可在快速充放电循环期间有效控制电池温度。这种严格的温度调节使电池组能够在电池化学成分和充电器功率允许的情况下快速充电。

如果需要传播控制，石墨可与隔热层配合使用，防止发生故障时热量向周围电池扩散。电池片与电池片之间或模块与模块之间的传播控制可轻松实现。有关更多设计信息，请咨询 NeoGraf Solutions 应用工程师。

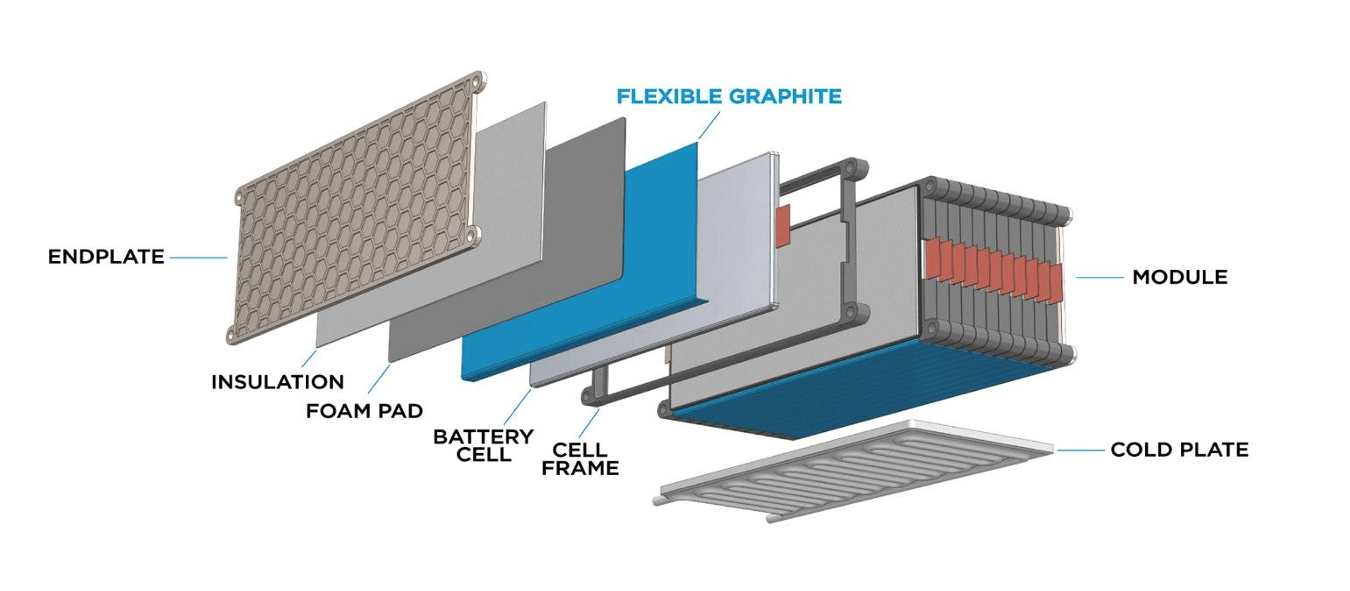

在最佳实践电池组插图（如下所示）中，石墨被直接放置在袋式电池片上，并围绕电池片底部弯曲，为冷板提供直接的热通道。一层泡沫可满足电池膨胀和收缩时的公差要求。外层的隔热和撞击保护层可在电池发生故障时保护邻近电池不致过热。

SpreaderShield® 认证

SpreaderShield 柔性石墨散热片完全由石墨（碳）制成，并包裹在薄介质 PET 塑料层压板中，符合以下标准的环境和化学要求。

• RoHS
• REACH
• UL 94 V-0
• Lead / Halogen-Free
• Conflict-Free

结论

SpreaderShield 使模块和电池组设计人员能够设计出重量轻、结构紧凑的电池组，并提供出色的热管理。使用柔性石墨可加快充电速度、延长行驶里程并延长电池寿命。
