日本启动一个耗资850万美元的项目来研究2.5D材料

2.5D材料的一个很好的例子是双层石墨烯。虽然单层石墨烯没有带隙,但AB堆叠双层石墨烯在垂直电场存在下显示出带隙。通过控制堆叠角度,可以改变电导率。例如,堆叠角度为 1.1° 时,在 \u20121 K 处显示超导状态。

日本文部科学省启动了开发2.5D材料的合作项目。该项目名为“2.5D材料的科学:材料科学向未来社会创新的范式转变”,包括日本的40名研究人员,由九州大学的Ago Hiroki教授领导。

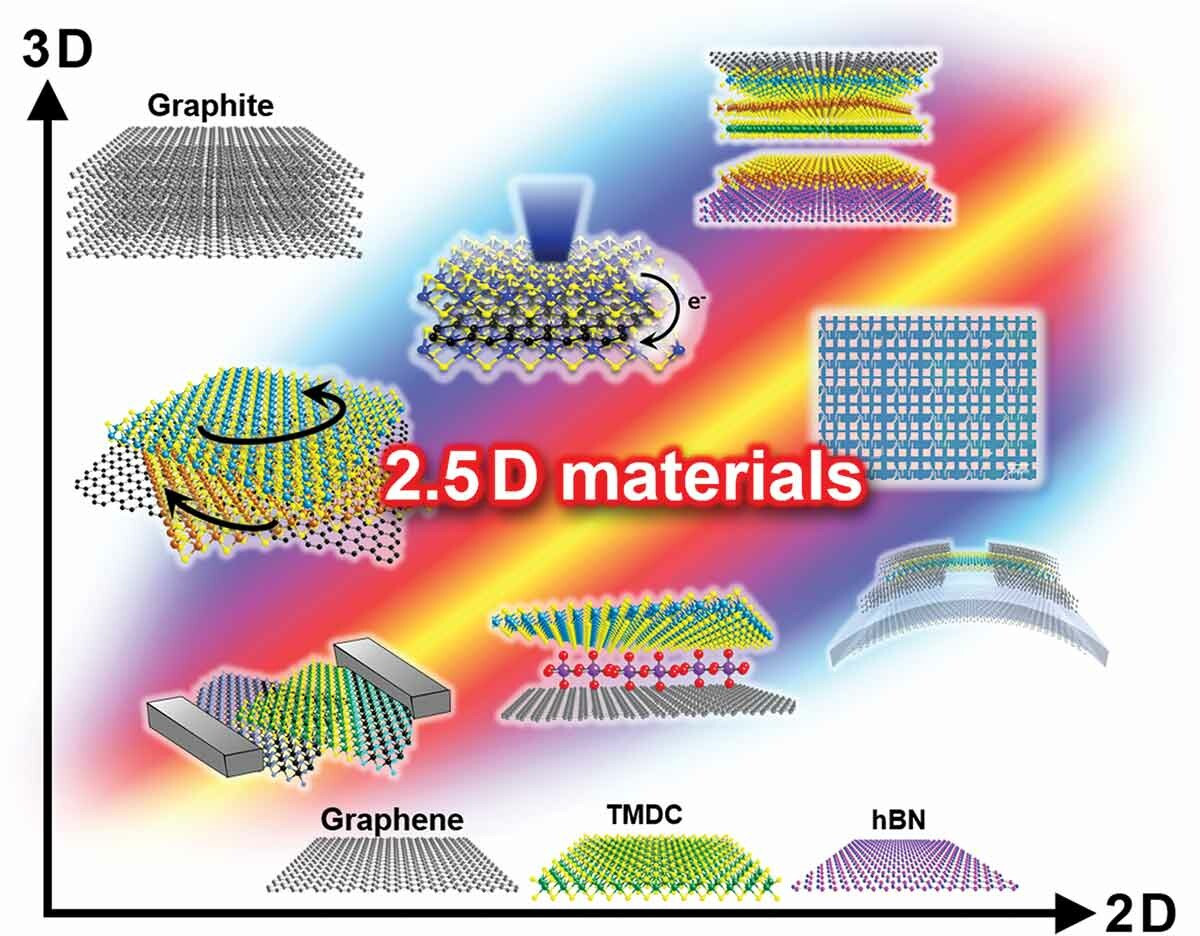

2.5D材料图,九州大学

2.5D材料是通过使用先进的转移技术人为地堆叠不同的2D材料而制成的。这些新材料不受晶格常数或成分的限制,并且可以控制材料层及其堆叠角度。这些新材料可以开启材料科学的新突破。

2.5D材料的一个很好的例子是双层石墨烯。虽然单层石墨烯没有带隙,但AB堆叠双层石墨烯在垂直电场存在下显示出带隙。通过控制堆叠角度,可以改变电导率。例如,堆叠角度为 1.1° 时,在 u20121 K 处显示超导状态。
