石墨烯导电油墨原来可以这样制备!

本文主要以石墨烯为导电填充料,聚酯树脂为粘结料,探讨不同石墨烯油墨助剂添加量对RFID凹印油墨印刷适性的影响,并调整合适的凹版印刷参数,最终实现线条清晰、无锯齿、综合性能稳定的标签天线线条印刷。

近年来,石墨烯新材料发展迅速,从2006年发现石墨烯到2019年各行各业对石墨烯广泛地应用,国内外很多研究者将注意力转移到了石墨烯RFID电子标签上来,使得性价比高、导电稳定性高的碳材料是实现标签低成本、大规模批量化生产最具有潜力的一种制备技术。本文主要以石墨烯为导电填充料,聚酯树脂为粘结料,探讨不同石墨烯油墨助剂添加量对RFID凹印油墨印刷适性的影响,并调整合适的凹版印刷参数,最终实现线条清晰、无锯齿、综合性能稳定的标签天线线条印刷。

石墨烯导电油墨的制备

1.石墨烯导电油墨材料准备

石墨烯导电油墨原材料:层数≤10的石墨烯粉末、E-44配套环氧树脂、水性PU聚氨酯、石墨烯特用分散剂、高速剪切研磨消泡剂、硅烷偶联剂、石墨烯用流平剂、增稠剂。

石墨烯导电油墨试剂:去离子水、分析纯乙醇、DBE洗版液。

2.石墨烯导电油墨制备步骤

目前虽然导电油墨制备方法较多、加料方式不同、制备工艺也多样化,但其大体设计思路大致如图1所示:

石墨烯导电油墨原来可以这样制备!

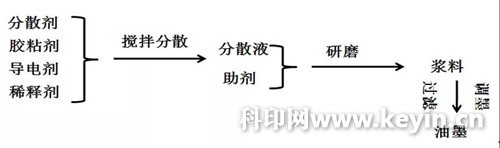

图1 导电油墨制备设计思路

为了使石墨烯在油墨中稳定分散并且表现出自身优异的性能,需要将石墨烯进行改性处理。改性石墨烯的方法主要分为两类:一是通过反应物与石墨烯形成共价键,使其在油墨中的浓度增加,但是该方法会改变石墨烯的自身结构,影响其自身性质;二是在制备石墨烯过程中或者在制备油墨中添加一些稳定剂,如小分子稳定剂、非离子表面活性剂、阳离子表面活性剂等,在满足石墨烯稳定分散的同时,还可以发挥其较高的导电性能。由此可见,如何将功能化石墨烯制成一种导电剂含量低,但导电性高的导电油墨仍是急需解决的一个重要课题。 将石墨烯粉、分散剂、溶剂、助剂等材料加入搅拌分散罐中,充分球磨分散,使油墨细度降至10μm以下,便可得到石墨烯导电油墨。具体操作步骤为:量取等离子水300ml,称取5g聚乙烯吡咯烷酮(PVP)加入上述等离子水中,充分搅拌使分散剂PVP完全溶解,标为试剂1;称取水性聚氨酯乳液50g,并慢慢混入试剂1中;称取石墨烯粉30g,逐渐加入上述混合溶液中,边球磨边加料,直至石墨烯粉体完全加完为止。以4000r转速球磨分散,并每隔半小时监控浆料细度,直至细度降至10μm以下,即得石墨烯导电油墨。

值得一提的是,探讨不同分散剂对石墨烯导电油墨稳定性的影响,需要置换PVP,如选用纳米纤维素、羧甲基纤维素、十二烷基苯磺酸钠等作为不同的分散剂。最后添加助剂,使上述浆料具有较好的印刷适性,从而实现石墨烯导电油墨的RFID印刷。

石墨烯导电油墨性能表征

1.石墨烯导电油墨性能测试

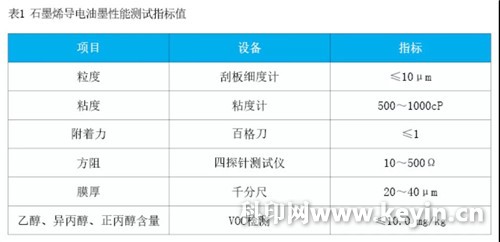

方法使用刮板细度计,取适量油墨液体,按照GB/T 13217.3规定执行,检测油墨的粒度。油墨用可调式涂膜器涂布在聚酯基材或环氧树脂基材等膜表面,经过烘箱干燥后,使用四探针测试仪,测试规定膜层厚度的电阻,即为该厚度下的方阻值。使用百格刀,测试上述膜层附着力,并评定1~5个级别。使用铅笔硬度测试法测试油墨涂层的硬度,并按照GB/T 6739规定执行。对应的石墨烯性能测试指标如下表1所示。

石墨烯导电油墨原来可以这样制备!

2.石墨烯导电油墨添加剂的选择

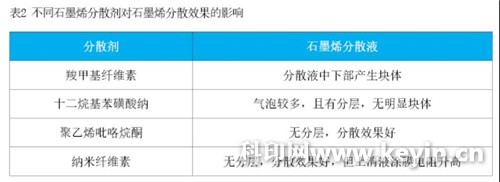

为使石墨烯可以稳定的分散于油墨体系中,探讨分析不同分散剂对石墨烯分散效果的影响,按上述实验步骤,分别选用羧甲基纤维素、十二烷基苯磺酸钠、聚乙烯吡咯烷酮、纳米纤维素作为分散剂,制备含有不同分散剂的石墨烯分散液,静置2周,可以通过实验现象观察分析。可以看到,聚乙烯吡咯烷酮对石墨烯的分散效果最佳,具体实验现象如表2所示。

石墨烯导电油墨原来可以这样制备!

此外,导电油墨的附着力是墨层比较重要的参数之一,可以为油墨的正常使用而不被剥离提供质量保障,虽然提高树脂添加量会大幅度增强油墨的附着力,但同时会降低其导电性,所以附着力与导电性具有一定的矛盾性。该研究通过对比观察不同树脂添加量下,石墨烯导电油墨附着力的大小,可以确定在满足正常附着力的情况下,石墨烯导电油墨在哪种树脂添加量的情况下电导率最高。

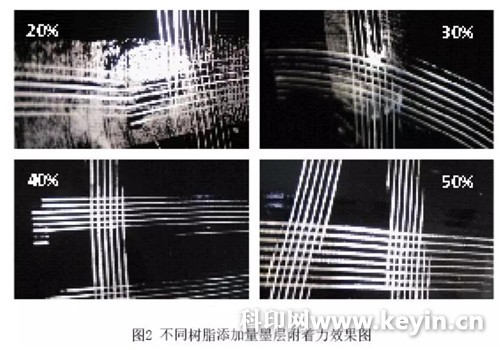

将上述筛选后的聚乙烯吡咯烷酮作为分散剂,分别添加20%、30%、40%、50%树脂制备石墨烯导电油墨,对其附着力进行测试,具体结果如图2所示。

石墨烯导电油墨原来可以这样制备!

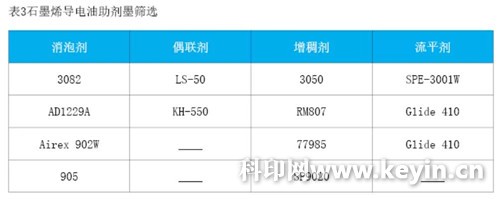

此外,为保证石墨烯导电油墨的印刷效果,分别筛选适合石墨烯导电油墨的消泡剂、偶联剂、增稠剂、流平剂等油墨助剂,以便在上机印刷时,可以根据实际印刷效果,灵活调整油墨的印刷适性,如表3所示。

石墨烯导电油墨原来可以这样制备!

石墨烯导电油墨在印刷标签天线中的应用

制备完成上述石墨烯导电油墨,参考凹版印刷参数,调整合适的油墨印刷适性,初步选用小型凹版印刷打样机,来测试油墨线条的印刷性能。受油墨黏度、延展性、流动性、刮印压力、网版拉伸、网线干扰等多个因素的影响,上机印刷首先选用测试版为样本,这样可以充分显示在不同印刷速度的情况下线条变形、边界粗糙、短路断路、墨层不实等问题。在印刷速度分别为 20m/min、40m/min、60m/min、80m/min下的印刷效果,如图3所示。最终优化后的印刷参数值为粘度600cp、刮刀压力为A、印刷速度为40m/min,气压调节为0.3MPa。

通过激光蚀刻法制备RFID天线的凹版图案,选用上述上机调整后的油墨,上机印刷,可以得到高质量印刷的石墨烯RFID天线线条,用于RFID标签的组装中。

本文来自科印网,本文观点不代表石墨烯网立场,转载请联系原作者。
