1、何谓“石墨”
首先,我们来了解一下“石墨”这种东西。石墨是元素碳的一种同素异形体,学过化学的我们来补习一下吧。我们可以以碳元素来联想一下石墨的一些特性,包括碳非常著名的稳定性,所以在多种工业用途中碳元素构成的东西是普遍存在的。
石墨元素结构
目前我们认识的石墨具有耐高温、导电导热性、润滑性、化学稳定性、可塑性以及抗热震性。把石墨用作手机设计的一部分来说,我们可以看到不少适合的用处。例如,目前手机上面采用的石墨散热片,主要就是利用了石墨的导热性。
2、何谓“石墨散热片”
导热石墨片(GTS)也称石墨散热片,是一种全新的导热散热材料,具有独特的晶粒取向,沿两个方向均匀导热,片层状结构可很好地适应任何表面,屏蔽热源与组件的同时改进消费类电子产品的性能。

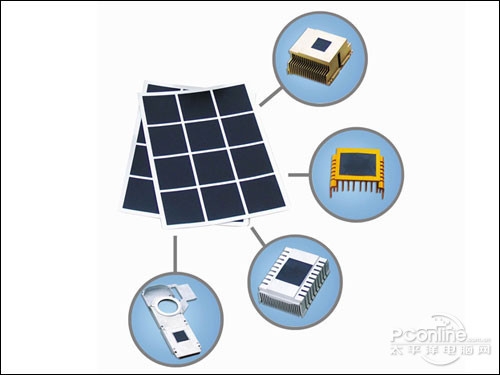

石墨散热片的广泛用途
之所以能够设计成石墨散热片,还利用了石墨的可塑性,我们可以把石墨材料做成一块像贴纸的薄片,让它贴附在手机内部的电路板上面。既可以阻隔原件之间的接触,也起到一定的抗震作用。
3、小米手机的散热原理介绍
在小米手机的发布会上,雷军便郑重宣告了小米手机的散热特性,虽然说石墨散热片存在于手机当中并不是第一次,但是拿来作为优点来宣传还是比较少见的。

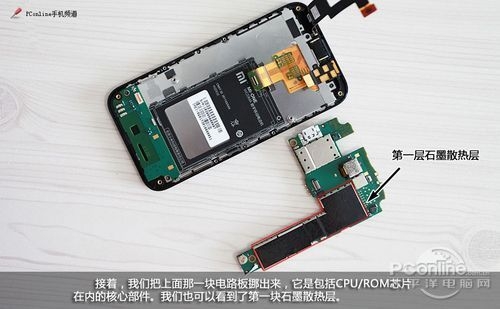

第一块在CPU芯片与中间层之间的石墨散热片
之前,我们通过对小米手机的拆解(拆解图赏、首发评测、拆机装机视频),已经探究过小米手机内部的结构,并且也完整地看到了两片石墨散热片。虽然是看到了石墨散热片,也看到了石墨散热片存在的位置,但是究竟是怎样一个散热原理,相信大家也并非十分清楚。下面我们尝试简单地位打进介绍一下:
小米手机的发热源之一就是CPU和Flash芯片,因此在这些芯片的封装层上面,贴有一张“7”字型的石墨散热片,散热片的另一面在机身内会贴附在中间的金属板上面。而另外一块较大的石墨散热片则贴在小米手机中间的金属板另一面,它对应连接的是屏幕的后部。

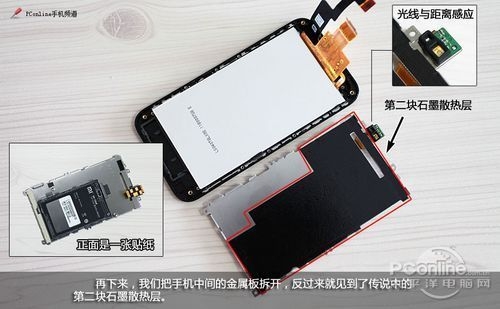

第二块在屏幕与中间层之间的石墨散热片
所以,当手机没有拆开的时候,可以看到屏幕的后面以及CPU/Flash的热量都会通过中间的金属层相互传递,最终使得热量能够均匀分布,并且通过空气 的流动进行散热。所以,我们可以说小米手机的一部分热量会通过LCD那边进行辅助散热,另外,手机后盖那边也是另一个散热面。

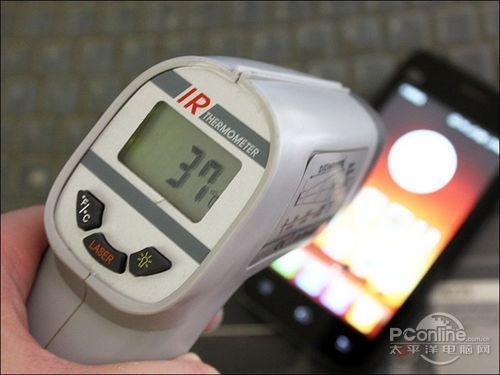

使用了石墨散热片的小米手机能够把发热量控制在合理水平
因此,我们可以说,小米手机的石墨散热片其实是起到了导热,并且把热量均匀散布的作用,间接来说也就是起到散热作用。所以才能够把高通MSM8260这枚电老虎控制得住。
